Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

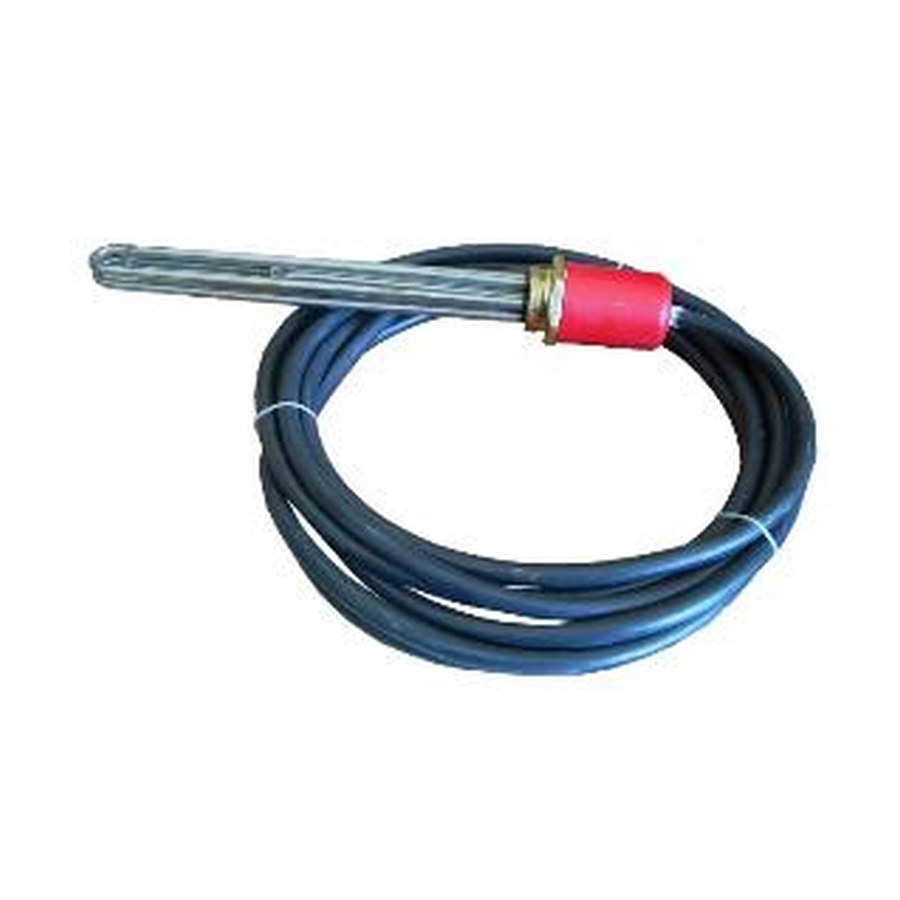

- Сравните общую длину ТЭНа (270 мм) и расстояние между крепёжными элементами.
- Проверьте диаметр резьбы (2 дюйма, 58 мм) и тип гайки (латунная).
- Убедитесь, что мощность 4,5 кВт при напряжении 380 В совпадает с вашей деталью.
- Посмотрите на выводы: провода уже подключены, длина провода 100 см, полностью изолированы, водонепроницаемы.
- Обратите внимание на материал корпуса (нержавейка) и возможность полного погружения в жидкость.
Что прислать именно для этого товара
- Фото старой детали с линейкой (чтобы видеть длину 270 мм и резьбу 2 дюйма).
- Уточните, нужна ли такая же длина провода (100 см) или требуется другая.
- Если деталь устанавливается в ёмкость, укажите её объём или глубину погружения.
- Приложите чертёж или эскиз крепления (резьбовая часть, гайка).
- Сообщите, должна ли изоляция и влагозащита быть полностью сохранены.
- Для нестандартной среды (не вода) укажите тип жидкости.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину ТЭНа и провода, материал корпуса или тип крепления (например, другой диаметр резьбы или переходник). Также возможно изменить длину выводов или уровень изоляции под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, а также в электрокотлы отопления и промышленные бойлеры ГВС для котельных и ЖКХ. В этом оборудовании блок ТЭН вкручен в бак или корпус через резьбовое соединение и работает в непосредственном контакте с жидкостью.
Вопросы
Можно ли заказать этот блок на напряжение 220 В?
Да, сделаем. Для этого прислать желаемую мощность и напряжение, а также фото старой детали.
Подойдёт ли эта резьба для установки в ёмкость с толщиной стенки больше стандартной?
Да, сделаем с увеличенной длиной резьбовой части или удлинённой гайкой. Пришлите толщину стенки и фото места крепления.
Возможно ли сделать длину ТЭНа больше 270 мм?
Да, сделаем. Для этого укажите нужную длину и глубину погружения в жидкость.
Можно заказать такой же блок, но не из нержавейки, а из стали?
Да, сделаем из другого материала. Пришлите тип среды (жидкость, температура, агрессивность) и фото старой детали.
Заявка на расчёт
