Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка соответствия: сверьте со своим нагревателем
Сравните вашу деталь с указанными параметрами:

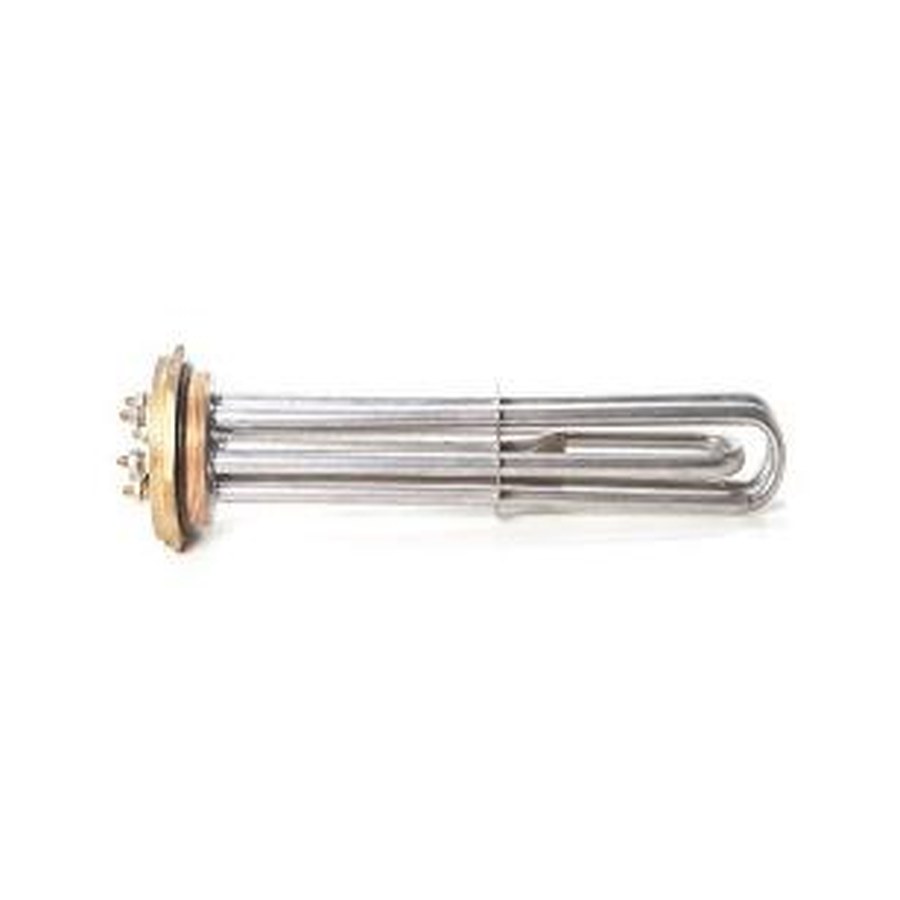

- Форма и крепление. Это блок ТЭН прямой, без оребрения. Крепление на резьбе 2,5 дюйма (72 мм). Убедитесь, что у вашего старого нагревателя такое же резьбовое основание.
- Выводы. Конструкция рассчитана на подключение 380 В. Проверьте расположение и тип контактов (шпильки, клеммы) на вашей детали.
- Длина. Общая длина блока без учёта резьбы 340 мм. Измерьте свою деталь от торца до торца.
- Мощность. Номинальная мощность 15 кВт (15000 Вт). Она указана на корпусе вашего старого нагревателя.
- Материал. Наружная оболочка из нержавеющей стали. Осмотрите поверхность на наличие коррозии или следов другого металла.
Что прислать для заказа этой модели
Для точного воспроизведения вашего нагревателя нам потребуется:
- Фото старой детали с чётким изображением резьбы, выводов и маркировки.
- Фото места установки (фланец, бак, муфта), чтобы подтвердить тип крепления.
- Замер длины вашего блока (L=340 мм) и диаметра резьбы (2,5 дюйма).
- Уточнение рабочего напряжения (220/380 В) и схемы подключения (звезда/треугольник), если она есть.
- Если деталь нерабочая, укажите её состояние (следы перегрева, деформации, обрыв цепи).
Если нужна модификация
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, рабочее напряжение, длину трубки, диаметр резьбы, материал оболочки (например, для агрессивной среды). Пришлите ваши требования и фото старого нагревателя, мы подберём исполнение.
Где применяют такие нагреватели
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов (догрев или ТЭН-вставка). Нагреватель врезается в штатную бобышку котла или в обвязку. Также нагреватели используются в промышленных электрокотлах отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Кроме того, нагреватель применяется в ваннах длительной пастеризации молока: он устанавливается в водяной рубашке ванны и нагревает воду, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли заказать этот блок с напряжением 220 В, если у меня сеть 220 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите, какая мощность вам нужна.
У меня резьба 2 дюйма, а не 2,5. Вы сделаете такой же блок с другим креплением?
Да, сделаем под вашу резьбу. Приложите к заказу фото и точный размер крепления.
Мне нужна длина 400 мм, а не 340. Это возможно?
Да, сделаем другую длину. Укажите нужный размер и пришлите фото места установки.
Нагреватель работает в кислотной среде. Вы можете сделать такой же блок из другого материала?
Да, сделаем из материала, стойкого к вашей среде. Пришлите фото старой детали и опишите условия эксплуатации.
