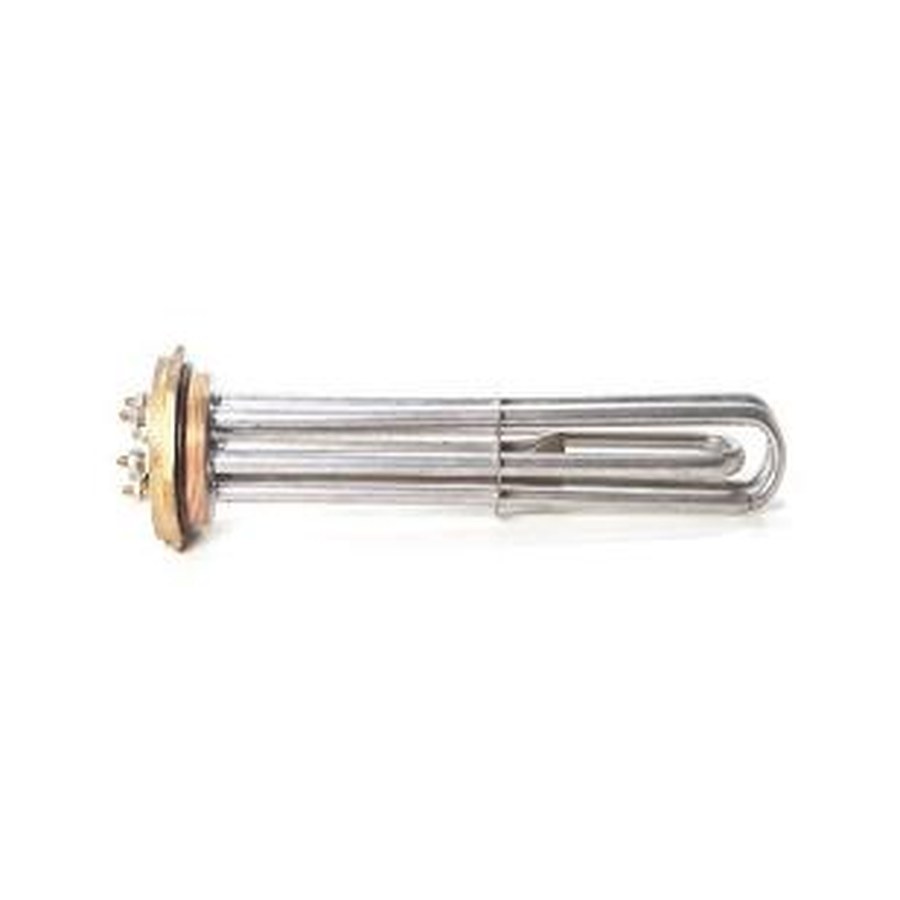

Блок ТЭН прямой 12000 W (220/380 V) на резьбе 2,5" (72мм) из нержавейки / L=340мм, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН прямой 12000 W (220/380 V) на резьбе 2,5" (72мм) из нержавейки / L=340мм

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН 12000W 380V на резьбе 2,5 дюйма из нержавейки

  • Конфигурация: блок из прямых ТЭН, объединенных общим основанием на резьбе 2,5 дюйма (72 мм). Это монолитная конструкция, а не отдельные ТЭНы.
  • Крепление и уплотнение: установка выполняется через отверстие в стенке бака или камеры на резьбу 2,5". Герметизация обеспечивается прокладкой или лентой по месту.
  • Длина и мощность: длина нагревательной части 340 мм, суммарная мощность 12 кВт.
  • Выводы: расположены на внешней стороне резьбового фланца, снаружи рабочей зоны. Подключение к сети 380 В.

Размеры и крепление блока ТЭН 340 мм с резьбой 72 мм

  • Фото старого блока ТЭН с двух сторон (с торца на выводы и сбоку на длину трубки).
  • Фото места установки с замером резьбового отверстия (внутренний диаметр, шаг, глубина).
  • Замер общей длины от нижней точки трубки до верхней точки корпуса.
  • Указание количества и расположения выводов (если есть маркировка или схема подключения).
  • Если деталь снята с производства или нечитаема - прислать сам блок или его чертёж с размерами.

Заказ блока ТЭН 12000W с изменением длины или напряжения

Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, а также конфигурацию крепления (например, под фланец другого диаметра). Изменение материала трубки возможно под агрессивную среду, но только при наличии образца или технического задания.

Где применяют Блок ТЭН на резьбе

Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также они используются в ваннах длительной пастеризации молока, где нагревают воду в рубашке ванны, передавая тепло продукту через стенку.

Вопросы

У меня напряжение 220 В, а здесь написано 380 В. Подойдет?

Да, сделаем под ваше напряжение. Пришлите фото старого блока и укажите, сколько фаз в сети.

Резьба 2,5" не подходит, нужно под другой диаметр. Вы можете изменить крепление?

Да, можем сделать на другую резьбу или под фланец. Приложите чертеж или замер посадочного места.

Длина 340 мм мала, нужно 400 мм. Это возможно?

Да, сделаем нужную длину. Для расчёта мощности на новую длину уточните, остаётся ли прежняя мощность 12 кВт.

Мне нужен блок из нержавейки, но среда сильно агрессивная. Вы делаете из другого сплава?

Да, по заказу меняем материал трубки. Пришлите фото старого блока и опишите среду (температура, состав, концентрация).
