Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей деталью

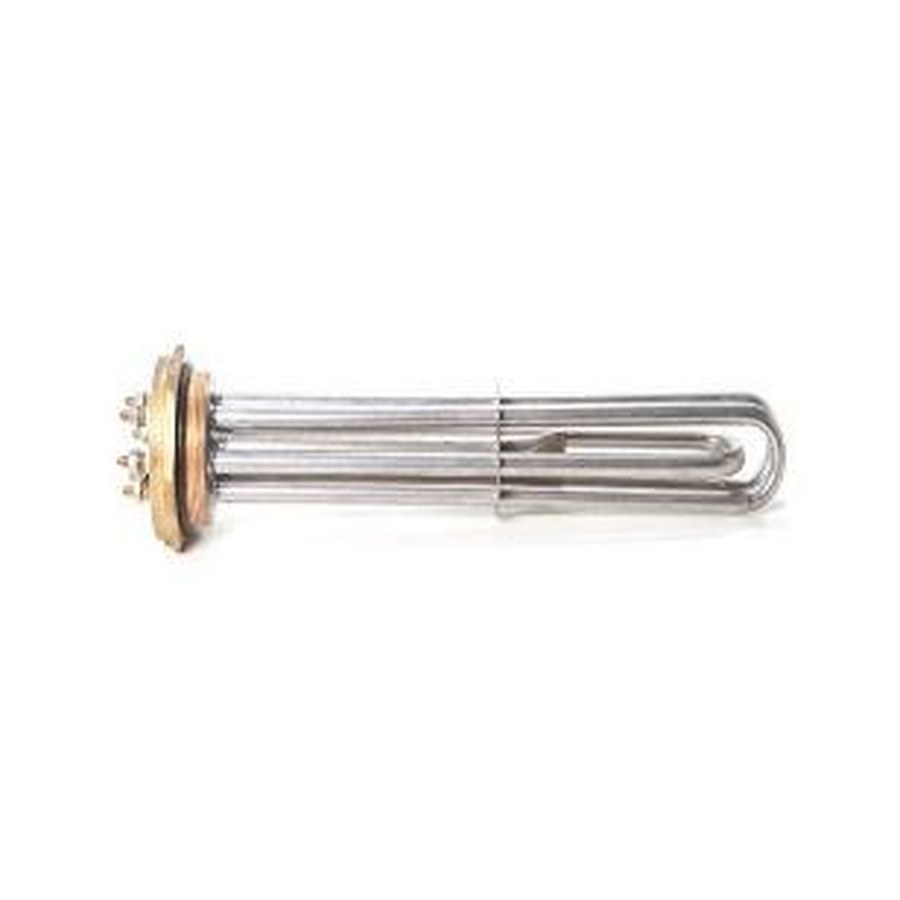

- Сравните посадочную резьбу: у этого блока ТЭН резьба 2,5 дюйма (72 мм).
- Проверьте общую длину нагревателя: в этой позиции она 340 мм.
- Убедитесь, что мощность вашего старого ТЭН 9 кВт, а рабочее напряжение 380 В (подключение треугольником или звездой для 380 В).
- Посмотрите на выводы: у данного блока они рассчитаны на 380 В, форма и количество контактов должны совпадать.
- Сверьте материал корпуса: этот блок выполнен из нержавейки.
Что прислать для заказа именно этой детали
- Фото старого блока ТЭН с чётким видом резьбовой части и выводов.
- Замер общей длины (L) от края резьбы до противоположного торца.
- Указание рабочего напряжения и мощности, если они отличаются от стандартных 9 кВт / 380 В.
- Тип подключения (звезда или треугольник) и количество выводов.
- Фото шильдика или маркировки с вашего оборудования, если оно есть.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем рабочее напряжение, мощность, общую длину, тип резьбы, материал корпуса под вашу среду. Для изменения параметров пришлите старую деталь или её размеры с указанием новых требований.
Где применяют такие нагреватели
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они врезаются в штатную бобышку котла или в обвязку для догрева теплоносителя. Также они используются в промышленных электрокотлах отопления в составе блоков трубчатых электронагревателей внутри герметичной оболочки корпуса. В ваннах длительной пастеризации молока нагреватель монтируется в водяную рубашку ванны и нагревает воду, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли сделать этот блок на напряжение 220 В?
Да, сделаем. Для этого пришлите нужное напряжение и мощность, а также фото и размеры вашего посадочного места.
Подойдёт ли этот ТЭН, если у меня резьба не 2,5 дюйма, а другая?
Да, сделаем с другой резьбой. Пришлите диаметр и шаг вашего отверстия или старую деталь.
Возможно ли увеличить длину блока с 340 мм до, например, 400 мм?
Да, сделаем нужную длину. Пришлите точный размер L и фото места установки.
Можно ли заменить нержавейку на другой материал для агрессивной среды?
Да, сделаем из другого материала под вашу среду. Пришлите описание среды и старую деталь для сверки.
