ТЭН-Миасс

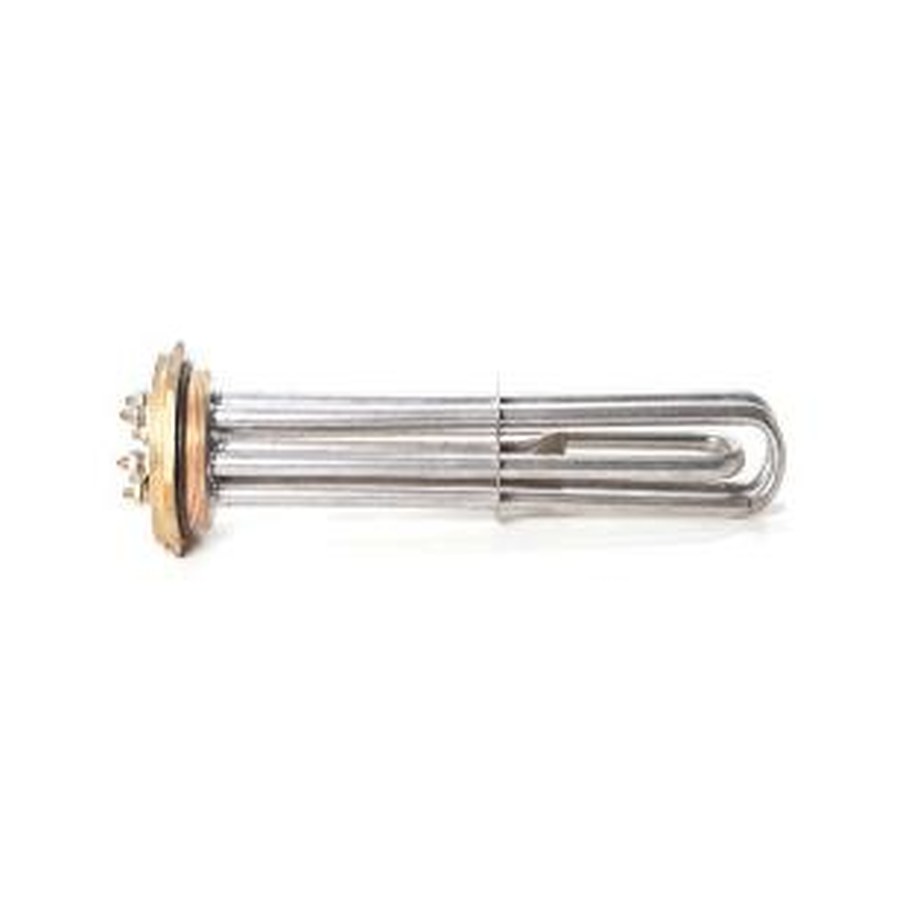

Блок ТЭН прямой 7500 W (220/380 V) на резьбе 2,5" (72мм) из нержавейки / L=330мм, фото из каталога

Блок ТЭН · 7,5 кВт

Блок ТЭН прямой 7500 W (220/380 V) на резьбе 2,5" (72мм) из нержавейки / L=330мм

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сравните длину стержня (без резьбы) с вашей старой деталью: указанная L=330 мм.
  • Проверьте тип резьбы и её размер: в товаре указана резьба 2,5 дюйма (72 мм).
  • Уточните мощность и напряжение: 7500 W (7,5 кВт) при подключении на 380 В.
  • Оцените количество и расположение выводов: у прямого блока ТЭН выводы обычно жёсткие, без промежуточных клемм.
  • Посмотрите на материал корпуса: в названии указана нержавейка.

Что прислать для заказа этой детали

  • Фото вашей старой детали с чётким изображением всех сторон, включая выводы.
  • Замер общей длины стержня (L) и длины резьбовой части.
  • Указание рабочего напряжения и схемы подключения (звезда/треугольник), если это не 380 В.
  • Информацию о среде, в которой работал нагреватель (вода, масло, воздух, агрессивная жидкость).
  • Фото места установки: тип фланца или уплотнения, если крепление нестандартное.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину стержня, мощность, напряжение, материал корпуса (например, на стойкий к щелочи или кислоте), а также форму и расположение выводов. Для этого пришлите старую деталь или её размеры с указанием условий работы.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они монтируются в штатную бобышку котла или в обвязку. Также их используют в промышленных электрокотлах отопления - в герметичной оболочке внутри корпуса котла. В ваннах длительной пастеризации молока нагреватель работает в водяной рубашке, нагревая воду, которая через стенку передаёт тепло продукту.

Вопросы

Мне нужно напряжение 220 В, а не 380. Вы сделаете?

Да, сделаем. Пришлите фото старой детали и укажите, какая схема подключения вам нужна (однофазная или трёхфазная).

У меня другая резьба, например 2 дюйма. Можно изменить крепление?

Да, сделаем под вашу резьбу. Пришлите размер резьбы и фото посадочного места.

Длина этого ТЭН не подходит, нужно 400 мм. Это возможно?

Да, сделаем с нужной длиной. Пришлите чертёж или точный замер старой детали.

У меня агрессивная среда, нужен другой материал корпуса. Вы сможете?

Да, сделаем из материала, стойкого к вашей среде. Пришлите описание среды и фото старого нагревателя.
