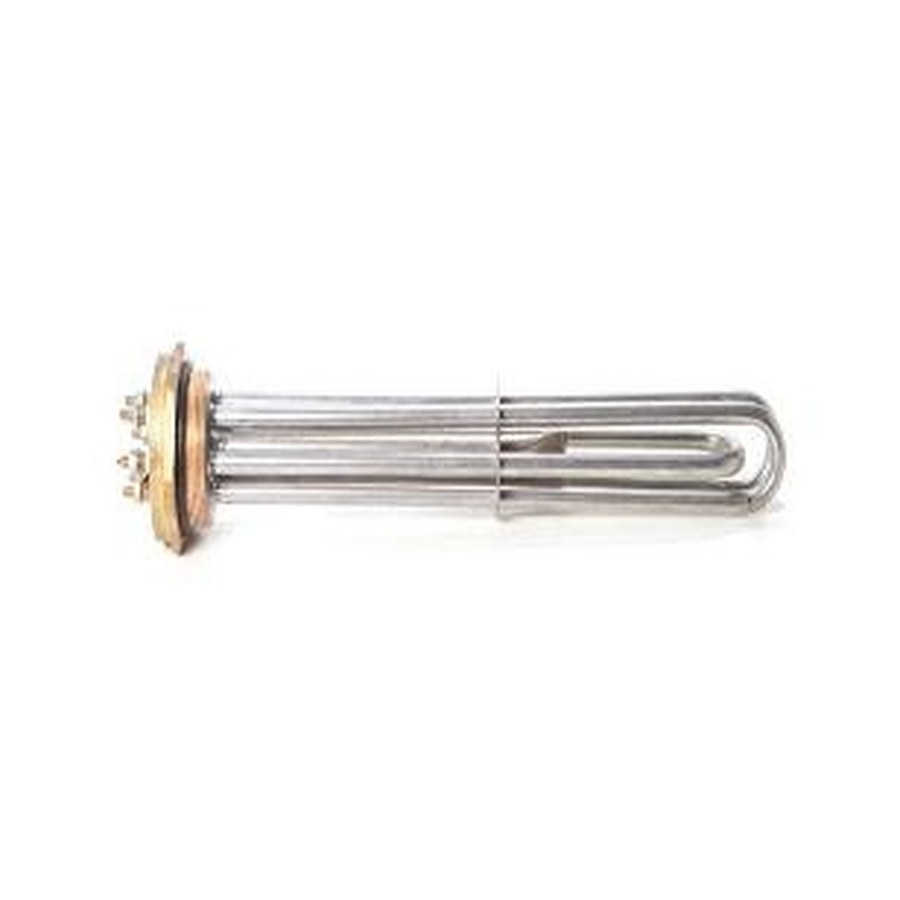

Блок ТЭН прямой 6000 W (220/380 V) на резьбе 2,5" (72мм) из нержавейки / L=300мм, фото из каталога

Блок ТЭН · 6 кВт

Блок ТЭН прямой 6000 W (220/380 V) на резьбе 2,5" (72мм) из нержавейки / L=300мм

123фланец / резьба · вид сверху
6 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для проверки совместимости

  • Мощность 6 кВт, напряжение 380 В. Убедитесь, что ваша схема подключения рассчитана на эти значения.
  • Тип крепления: резьба 2,5 дюйма (72 мм). Проверьте посадочное место в вашем оборудовании.
  • Общая длина блока ТЭН: 300 мм. Сверьте габарит от прижимной гайки до конца трубки.
  • Форма: прямой блок. Сравните конфигурацию с вашей старой деталью.
  • Выводы: стандартные для данной модели. Уточните расположение и тип клемм под вашу схему.

Что прислать для точного заказа

  • Фото старого блока ТЭН с разных сторон, включая крепление и выводы.
  • Размеры: общая длина, длина трубки от резьбы, диаметр резьбы (2,5 дюйма).
  • Схему подключения или фото маркировки на корпусе старой детали.
  • Уточнение, какая среда будет контактировать с нагревателем (вода, масло, агрессивная жидкость).
  • Если есть нестандартные пожелания, приложите чертеж или эскиз с изменениями.

Возможные изменения под вашу задачу

Мы делаем по образцу, фото, чертежу. По заказу меняем длину погружаемой части, мощность, напряжение, тип резьбы (при сохранении диаметра 72 мм) и материал корпуса для работы в другой среде. Для изменений пришлите фото и описание требуемых параметров.

Где применяют такие нагреватели

Такие нагреватели ставят в блок ТЭН для твердотопливного котла (догрев / ТЭН-вставка) и в промышленные электрокотлы отопления (блоки ТЭНБ). В первом случае нагреватель монтируется в штатную бобышку котла или в обвязку, во втором - размещается в герметичной оболочке внутри корпуса котла. Также нагреватели используются в ваннах длительной пастеризации молока (фермерский молочный блок), где устанавливаются в водяную рубашку ванны для нагрева воды, передающей тепло продукту через стенку.

Вопросы

Мне нужно напряжение 220 В, а не 380 В. Вы можете сделать такой блок?

Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение и мощность.

У меня резьба 2 дюйма, а не 2,5. Измените крепление?

Да, сделаем под вашу резьбу. Приложите чертеж или образец с точным диаметром и шагом резьбы.

Нужна другая длина, 400 мм вместо 300. Это возможно?

Да, сделаем. Укажите в заказе нужную длину и пришлите фото места установки.

Нагреватель будет работать в масле. Вы используете нержавейку для этого?

Да, сделаем из нержавейки для масла. Пришлите фото старой детали и уточните рабочую температуру среды.
