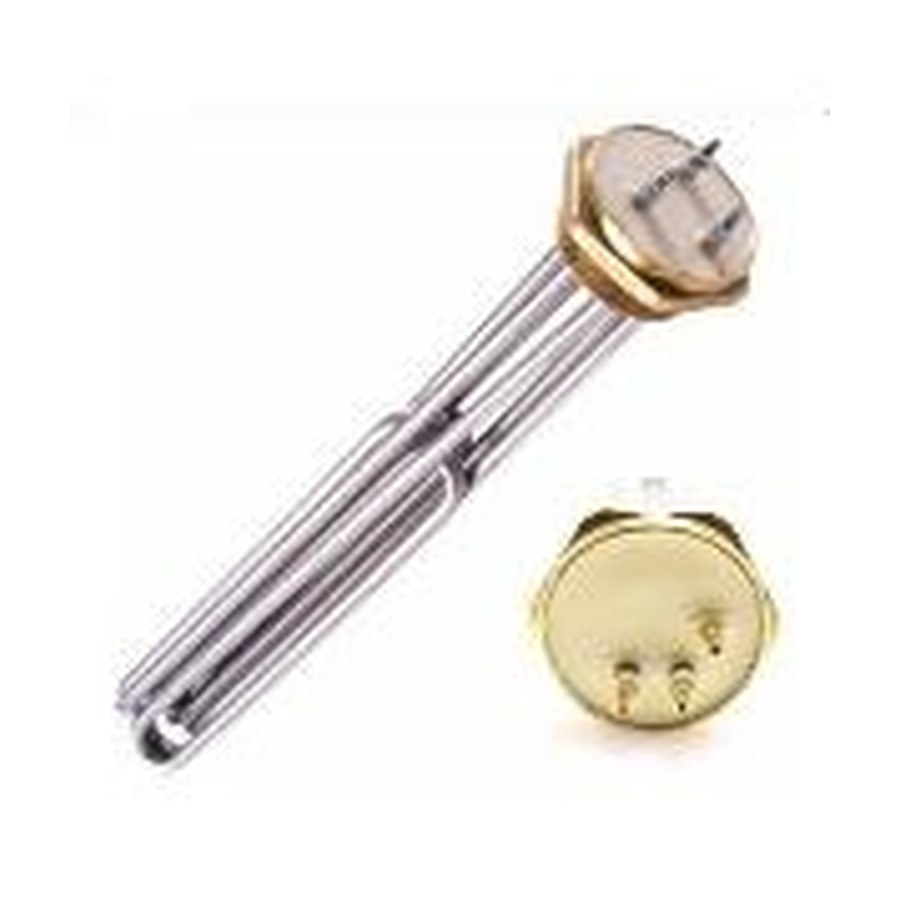

Блок тэн ПЕТЛЕВОЙ скрепка 6000 W (380 V) Подключение на3 фазы без нуля. на резьбе 2" (58мм) из нержавейки /) L, фото из каталога

Блок ТЭН · 6 кВт

Блок тэн ПЕТЛЕВОЙ скрепка 6000 W (380 V) Подключение на3 фазы без нуля. на резьбе 2" (58мм) из нержавейки /) L

123фланец / резьба · вид сверху
6 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить свою деталь с этим блоком ТЭН

  • Форма нагревателя: петлевой блок «скрепка» (U-образный изгиб).
  • Крепление: резьба 2” (58 мм) из нержавейки.
  • Выводы: подключение на 3 фазы без нуля, 3 контакта.
  • Длина: L=320 мм (замер от резьбы до конца трубки).
  • Мощность и напряжение: 6 кВт, 380 В.

Что прислать для заказа этой детали

  • Фото старого блока ТЭН (общий вид, резьбу, выводы).
  • Размер L (длина от резьбы до края) и диаметр резьбы.
  • Схему или фото колодки подключения (количество выводов).
  • Уточнить, нужно ли точное повторение формы «скрепка» или допускается изменение.
  • Для серийного оборудования: марку и модель агрегата (например, станка, ванны).

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину, резьбу, материал корпуса под среду заказчика.

Где применяют такие нагреватели

Такие нагреватели ставят в твердотопливные котлы в качестве врезного резьбового блока для догрева, а также в промышленные электрокотлы отопления в герметичной оболочке внутри корпуса. Кроме того, блок ТЭН используется в ваннах длительной пастеризации молока, где он нагревает воду в рубашке ванны, передающей тепло продукту через стенку.

Вопросы

Можно ли сделать этот блок на напряжение 220 В?

Да, сделаем. Для заказа укажите нужное напряжение и мощность.

Подойдет ли он для замены, если у старого резьба 1,5”?

Нет, резьба 2” несовместима с 1,5”. Мы изготовим блок с вашей резьбой по образцу.

Можно ли изменить длину L (сделать короче или длиннее 320 мм)?

Да, сделаем любую длину. Пришлите требуемый размер L.

Нужен блок из нержавейки, но для агрессивной среды (кислота). Подойдет текущий материал?

Уточните среду и температуру. По заказу подберем другой сплав и изготовим по вашему образцу.
