Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

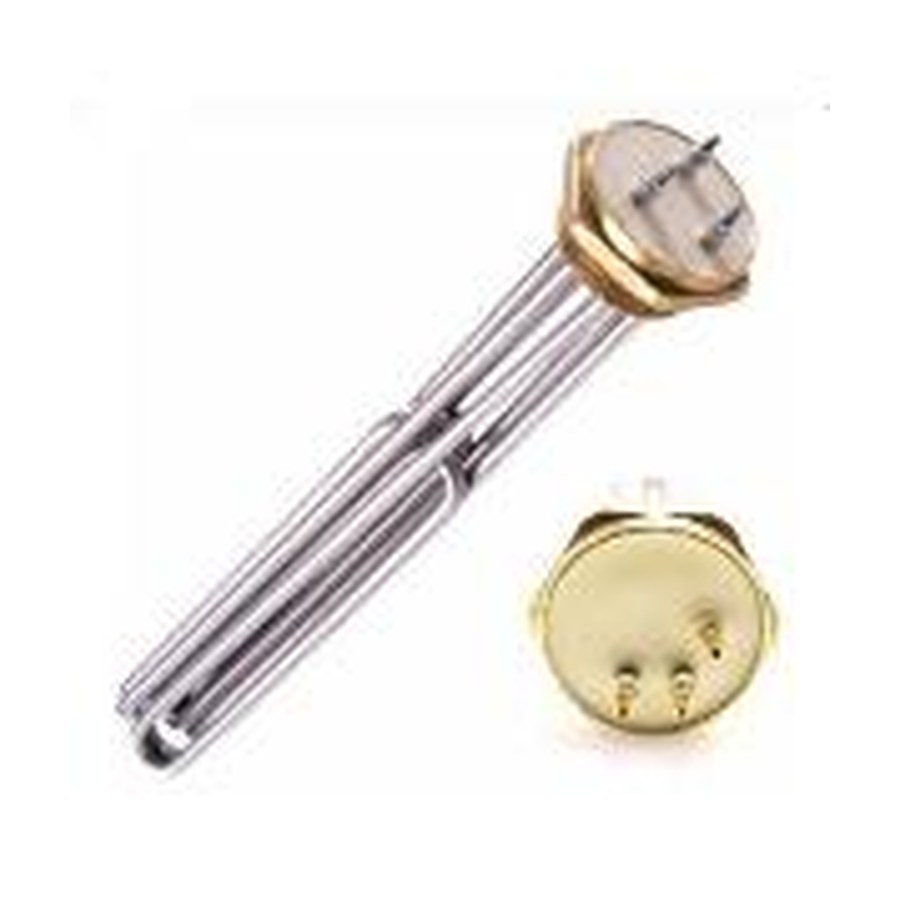

Сверьте свой петлевой блок 4500 W 380 V на резьбе 2
- Форма: блок ТЭН петлевой, выполнен как «скрепка» (две параллельные трубки, соединенные перемычкой).
- Крепление: резьба 2 дюйма (58 мм), из нержавейки. Сверьте наружный диаметр и шаг резьбы старой детали.
- Выводы: подключение на 3 фазы без нуля. Проверьте количество и тип контактов (обычно три штыря под треугольник).
- Длина: L=320 мм (от основания резьбы до конца трубок). Измерьте свою деталь по прямой части.
- Мощность: 4500 Вт (4,5 кВт), напряжение 380 В. Убедитесь, что эти параметры совпадают с вашими требованиями.
Пришлите фото резьбы 58 мм и перемычки вашего блока
- Фото старого блока ТЭН с разных сторон (общий вид, резьба, выводы, место перемычки).
- Фото шильдика или маркировки, если сохранилась.
- Чертеж или эскиз с указанием длины L=320 мм, диаметра резьбы 2” (58 мм) и расстояния между осями трубок.
- Уточнение, что подключение трехфазное без нуля, мощность 4,5 кВт.
- Если меняете только одну деталь в оборудовании, укажите тип аппарата (например, воздухонагреватель или бак) и его рабочую среду.
Изменим длину 320 мм или мощность 4500 W по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину погружной части, мощность, напряжение, тип резьбы или материал трубок под вашу среду. Для изменений пришлите старую деталь или ее размеры с указанием нужных правок.
Блок ТЭН на резьбе: в каком оборудовании
Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где используются как догрев или ТЭН-вставка. Также их устанавливают в промышленных электрокотлах отопления в качестве блока трубчатых электронагревателей внутри герметичной оболочки корпуса. Кроме того, нагреватели применяют в ваннах длительной пастеризации молока, где они монтируются в водяной рубашке для нагрева воды, передающей тепло продукту через стенку.
Вопросы
Подойдет ли этот блок ТЭН для работы в воде или агрессивной жидкости?
Да, сделаем из нержавейки под вашу среду. Пришлите состав жидкости и температуру.
Можно ли заказать такой же блок, но с другой длиной, например 400 мм?
Да, сделаем по вашим размерам. Пришлите нужную длину L и фото старой детали.
Подойдет ли этот блок для однофазной сети 220 В?
Нет, этот блок рассчитан на 380 В. Мы можем изготовить аналог на 220 В, укажите мощность.
Можно ли заменить резьбу 2” на фланец или другой диаметр?
Да, сделаем под ваше крепление. Пришлите чертеж или образец фланца.
