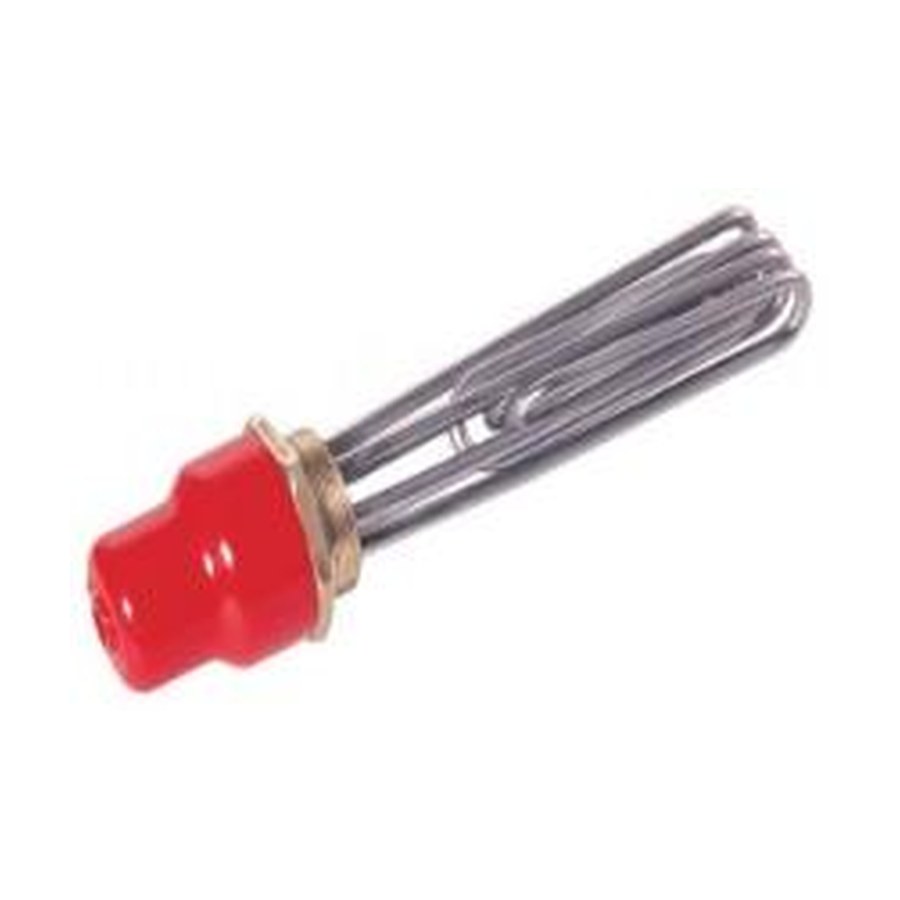

Блок тэн ПЕТЛЕВОЙ скрепка 15000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный т, фото из каталога

Блок ТЭН · 15 кВт

Блок тэн ПЕТЛЕВОЙ скрепка 15000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный т

123фланец / резьба · вид сверху
15 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: основные параметры для замены

  • Сравните форму нагревателя: петлевой ТЭН в виде скрепки, без ребер и прямых участков.
  • Проверьте крепление: резьба 2" (58 мм), подходящая для установки в бак или корпус.
  • Уточните расположение выводов: они должны совпадать с контактами вашего оборудования.
  • Измерьте длину трубки под капиллярный термостат: 250 мм, она встроена в корпус ТЭНа.
  • Сверьте мощность и напряжение: 15 кВт, 380 В (подключение звезда или треугольник уточните по схеме).

Что прислать для изготовления этого блока

  • Фото старой детали с разных сторон, чтобы оценить общую геометрию и изгибы.
  • Размеры: длину трубки под термостат, диаметр резьбы 2" (58 мм) и шаг, если он нестандартный.
  • Схему подключения выводов или маркировку проводов на старой детали.
  • Уточните, подходит ли напряжение 380 В для вашей сети, или нужна перекоммутация.
  • Если блок используется в системе с конкретной средой, сообщите её состав (например, вода, масло).

Если нужен не точно такой же

Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки под термостат, форму петли или материал корпуса под вашу среду. Возможно изготовление на другое напряжение или мощность, если это согласовано с условиями эксплуатации.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец. Также они используются в промышленных электрокотлах отопления как блок трубчатых электронагревателей в герметичной оболочке внутри корпуса.

Вопросы

Можно ли сделать этот блок на напряжение 220 В?

Да, сделаем. Пришлите фото старой детали и укажите, какая схема подключения вам нужна.

Подойдет ли резьба 2" к моему фланцу, если шаг другой?

Да, сделаем резьбу по вашему образцу. Приложите чертеж или замеры шага резьбы.

Возможно ли увеличить длину трубки под капиллярный термостат?

Да, сделаем под вашу длину. Укажите точный размер в заказе.

Из какого материала изготовлен корпус, если среда агрессивная?

По заказу меняем материал. Напишите состав среды и температуру, подберем подходящий вариант.
