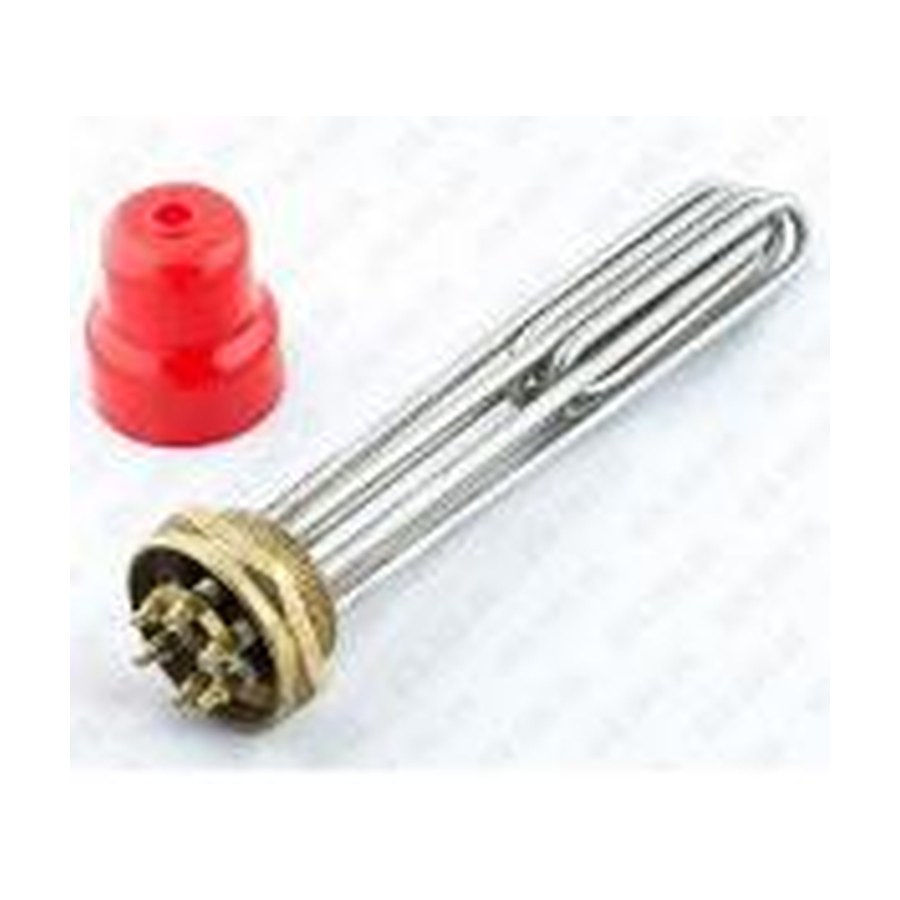

Блок тэн ПЕТЛЕВОЙ скрепка 12000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный т, фото из каталога

Блок ТЭН · 12 кВт

Блок тэн ПЕТЛЕВОЙ скрепка 12000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный т

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: проверьте эту деталь по образцу

  • Форма и тип: «Петлевой скрепка» (изогнутый блок, похожий на скрепку), трубка под капиллярный термостат длиной 310 мм присутствует.
  • Крепление: резьба 2″ (58 мм) - наружный диаметр резьбы, сверьте со своей гайкой.
  • Выводы: рассчитан на 380 В (трехфазное подключение), мощность 12000 W.
  • Габарит: общая длина трубки под термостат 310 мм; остальные размеры уточняем по фото старой детали.
  • Материал: трубка из нержавейки (корпус ТЭН и, вероятно, резьба).

Что прислать именно для этого товара

  • Фото старого блока ТЭН с разных ракурсов (общий вид, место крепления, выводы).
  • Замер резьбы: диаметр 2″ (58 мм) и шаг витков (если есть сомнения).
  • Уточнить, есть ли трубка под капиллярный термостат и её длина (310 мм по умолчанию).
  • Если блок устанавливался в конкретное оборудование - сообщите его тип или модель.
  • Чертеж или эскиз с указанием расстояния между витками и общей высоты блока (если отличается от стандарта).

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки под термостат, материал корпуса (например, на углеродистую сталь) или тип резьбы. Изменение формы «петлевой скрепки» возможно при предоставлении чертежа.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также они используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где нагреватель вкручивается в бак или котёл через резьбовой фланец.

Вопросы

У меня другое напряжение (220 В). Вы сделаете такой блок на 12 кВт?

Да, сделаем. Пришлите фото старого блока и укажите напряжение. Пересчитаем мощность под 220 В.

Можно ли заменить резьбу 2″ на другой диаметр?

Да, сделаем с другой резьбой. Для этого пришлите образец гайки или чертеж с точным размером.

Подойдет ли этот блок для воды, если у нас среда агрессивная?

Да, сделаем из нержавейки, как в описании. Если среда требует другого сплава - укажите условия, подберем материал.

У меня трубка под термостат короче, чем 310 мм. Вы можете уменьшить длину?

Да, сделаем по вашей длине. Приложите к заказу замер длины трубки на старой детали.
