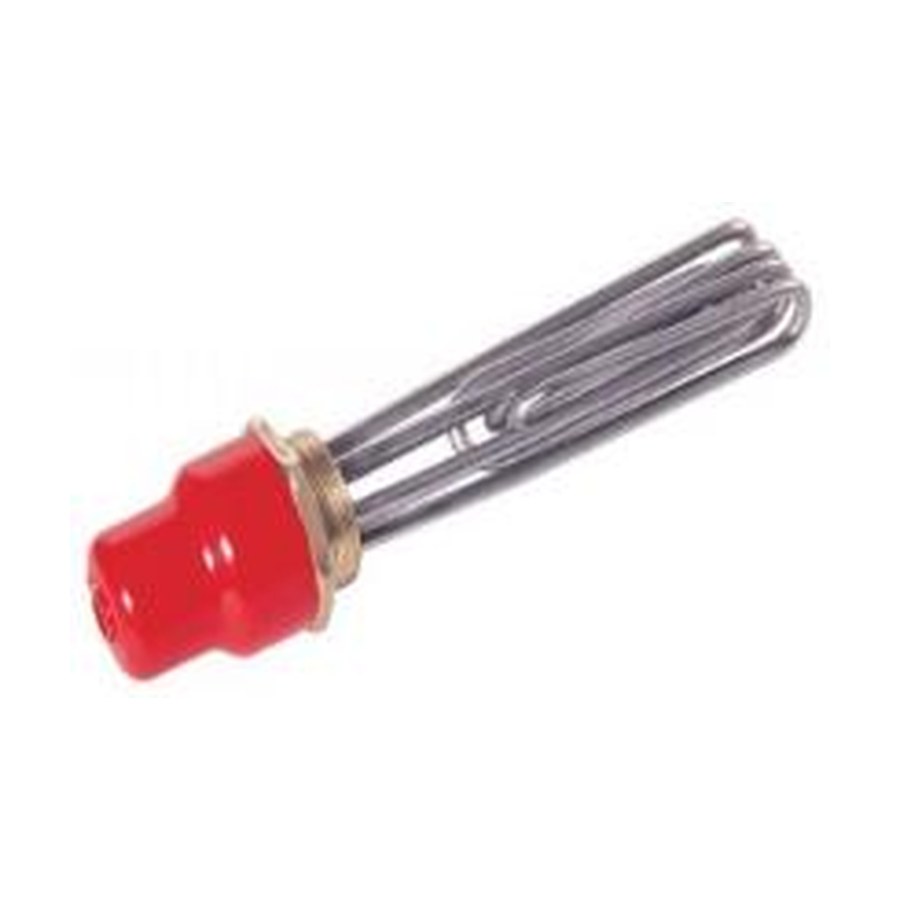

Блок тэн ПЕТЛЕВОЙ скрепка 12000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный т, фото из каталога

Блок ТЭН · 12 кВт

Блок тэн ПЕТЛЕВОЙ скрепка 12000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный т

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН петлевой скрепка 12000W 220/380V 2" для сверки формы

  • Сравните форму: трубка изогнута петлей и напоминает скрепку, выводы расположены с одной стороны.
  • Проверьте крепление: резьба 2 дюйма (58 мм), она приварена к блоку.
  • Убедитесь, что длина трубки под капиллярный термостат 250 мм.
  • Мощность блока 12 кВт, напряжение 380 В для трехфазной сети.
  • Материал оболочки нержавейка, контакты под шайбу.

Пришлите фото блока ТЭН 12000W с резьбой 2" для заказа

  • Фото старого блока с разных сторон, чтобы видна форма петель и расположение выводов.
  • Измерьте резьбу штангенциркулем: диаметр 58 мм.
  • Укажите длину трубки под капилляр: 250 мм от корпуса до конца.
  • Сделайте фото шильда или укажите мощность 12 кВт и напряжение 380 В.
  • Приложите фото места установки с термостатом для проверки посадки.

Изменим мощность 12000W или длину трубки 250мм под ваш образец

Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки под термостат и материал оболочки под вашу среду.

Блок ТЭН на резьбе: в каком оборудовании

Такие нагреватели ставят в промышленных электрокотлах отопления и промышленных электроводонагревателях для технологических жидкостей. В первом случае блок трубчатых электронагревателей монтируется в герметичной оболочке внутри корпуса котла. Во втором случае блок ТЭН вкручивается в бак или котёл через резьбовой фланец, с выносным блоком управления и термодатчиком.

Вопросы

Можно ли сделать такой блок на 220 В?

Да, сделаем. Пришлите фото старого и укажите нужное напряжение.

Подойдет ли эта резьба 2 дюйма к моему баку?

Проверьте резьбу вашего бака штангенциркулем. Если диаметр 58 мм, то да.

Можно ли заменить нержавейку на другой металл для агрессивной среды?

Да, сделаем. Укажите среду и приложите фото или чертеж.

У меня другая длина трубки под термостат, сделаете?

Да, сделаем. Пришлите точную длину, которая вам нужна.
