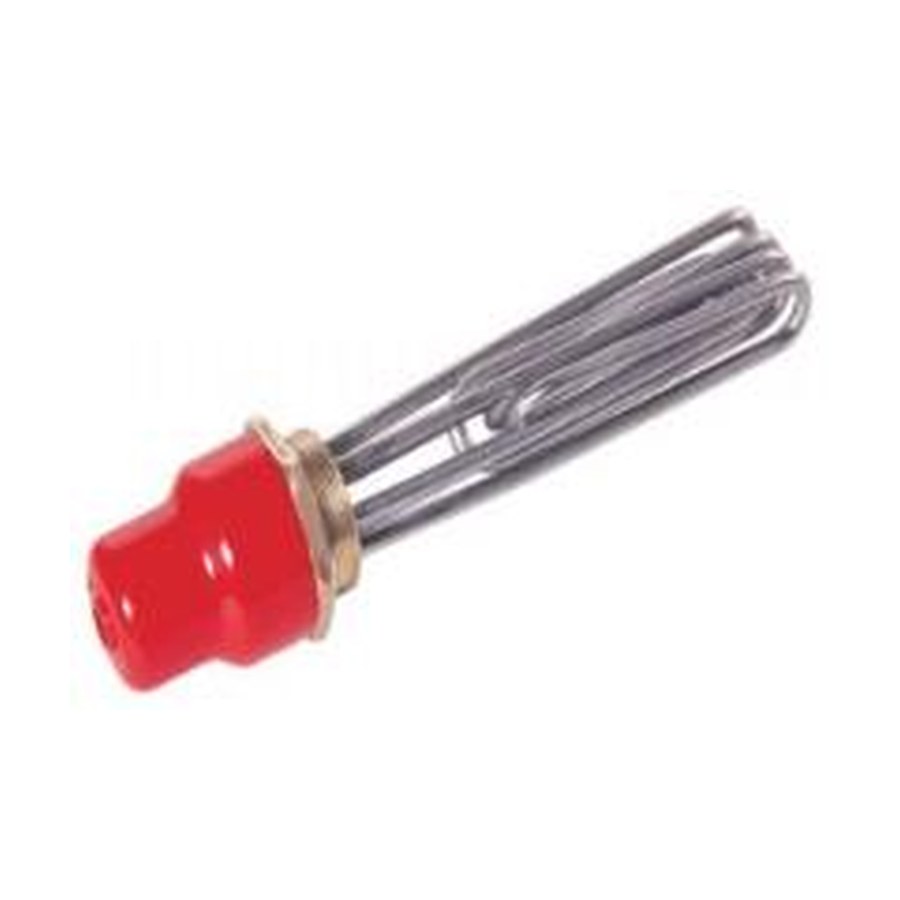

Блок тэн ПЕТЛЕВОЙ скрепка 9000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный те, фото из каталога

Блок ТЭН · 9 кВт

Блок тэн ПЕТЛЕВОЙ скрепка 9000 W (220/380 V) на резьбе 2" (58мм) из нержавейки /) с трубкой под капиллярный те

123фланец / резьба · вид сверху
9 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН петлевой скрепка 9000 W на резьбе 2 дюйма

  • Сверьте конфигурацию: блок выполнен в виде петлевого ТЭНа «скрепка» с двумя параллельными трубками, соединёнными в верхней части.
  • Крепление: резьба 2" (58 мм). Убедитесь, что у вашей старой детали такой же диаметр и тип резьбы.
  • Выводы: контакты рассчитаны на подключение 380 В. Количество и расположение выводов соответствует 9 кВт.
  • Длина трубки под капиллярный термостат: 220 мм. Измерьте ответный карман в оборудовании.
  • Мощность и напряжение: 9 кВт / 380 В. Если старый ТЭН имел иные значения, этот блок не подойдёт без пересчёта.

Проверка совместимости блока ТЭН 9000 W 220/380 V с резьбой 2 дюйма

  • Фото старого блока с разных сторон, включая общий вид и снятые размеры штангенциркулем (длина трубок, шаг изгиба, расстояние между осями).
  • Чёткое изображение резьбовой части и контактной группы.
  • Укажите, есть ли трубка под капиллярный термостат и её фактическая длина (внутренняя или наружная).
  • Если блок встраивается в конкретное оборудование, приложите фото узла крепления и габариты посадочного места.
  • При наличии чертежа или эскиза с размерами пришлите его в любом формате.

Подтверждение размеров трубки под термостат 220 мм для блока ТЭН из нержавейки

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки под термостат, форму выводов, мощность и напряжение в пределах конструктивных возможностей. Для этого достаточно прислать ваши требования и старую деталь для согласования.

Где применяют Блок ТЭН на резьбе

Такие нагреватели ставят в промышленных электрокотлах отопления и промышленных электроводонагревателях для технологических жидкостей. В котлах нагреватель находится внутри герметичной оболочки корпуса. В водонагревателях блок ТЭН вкручивается в бак или котёл через резьбовое соединение и работает с выносным блоком управления и термодатчиком.

Вопросы

Можно ли сделать этот блок на 220 В, а не на 380 В?

Да, сделаем. Пришлите желаемую мощность и фото штатной резьбы, чтобы мы пересчитали сопротивление.

Подойдёт ли блок, если у меня резьба 2 дюйма, но другая длина трубок?

Да, сделаем с вашей длиной. Приложите чертёж или точные размеры старой детали.

Возможна ли замена материала трубок на другой сплав для агрессивной среды?

Да, сделаем из другого материала по вашему образцу или с указанием среды. Пришлите фото и условия эксплуатации.

Нужна не «скрепка», а U-образная форма. Вы делаете?

Да, делаем любую конфигурацию по вашему образцу или эскизу. Приложите фото старого ТЭНа и его размеры.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
