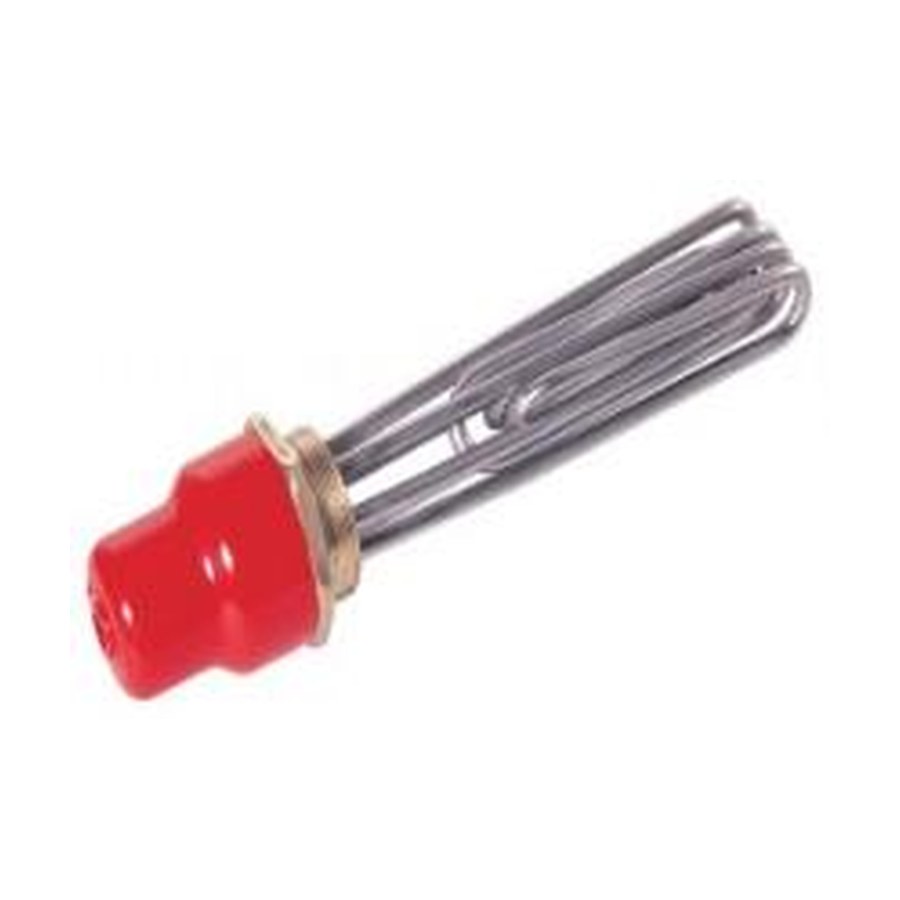

Блок тэн ПЕТЛЕВОЙ скрепка 7500 W (220/380 V) на резьбе 2" (58мм) из нержавейки) с трубкой под капиллярный терм, фото из каталога

Блок ТЭН · 7,5 кВт

Блок тэн ПЕТЛЕВОЙ скрепка 7500 W (220/380 V) на резьбе 2" (58мм) из нержавейки) с трубкой под капиллярный терм

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте со своей деталью

  • Форма нагревателя: петлевой блок, собранный из U-образных элементов в виде «скрепки».
  • Крепление: резьба 2 дюйма (58 мм), наружная.
  • Выводы: клеммы под подключение 220/380 В, рассчитанные на мощность 7,5 кВт.
  • Длина греющей части: 220 мм (петли без учёта резьбы).
  • Наличие трубки под капилляр термостата (встроена в блок).

Что прислать для заказа

  • Фото старой детали с двух сторон (вид на резьбу и на петли).
  • Замер длины греющей части (от торца резьбы до конца петель).
  • Уточнение: нужна ли трубка под капилляр, и её расположение относительно резьбы.
  • Схему или фото подключения выводов (если клеммы отличаются от стандартных).
  • Указать, для какого оборудования (модель, марка), если известно.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину греющей части, тип клемм, диаметр резьбы или материал корпуса под вашу среду. Возможна замена трубки под термостат на другую сторону или её удаление.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также они используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец.

Вопросы

Можно ли сделать на 220 В при той же мощности 7,5 кВт?

Да, сделаем. Пришлите фото клеммной колодки вашего оборудования и уточните количество фаз.

Подойдёт ли этот блок, если у меня резьба 1,5 дюйма, а не 2?

Нет, резьба фиксированная. Мы можем изготовить блок с вашим диаметром резьбы под заказ.

Можно ли изменить длину петель, если мой бак глубже 220 мм?

Да, сделаем другую длину. Приложите к заказу чертёж или замеры глубины установки.

Нужен такой же блок, но из другого металла для агрессивной среды.

Да, сделаем из материала под вашу среду. Укажите состав жидкости или газа и пришлите фото старого нагревателя.
