Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 24 кВт; можно меньше или больше, примерно от 14,4 кВт до 33,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

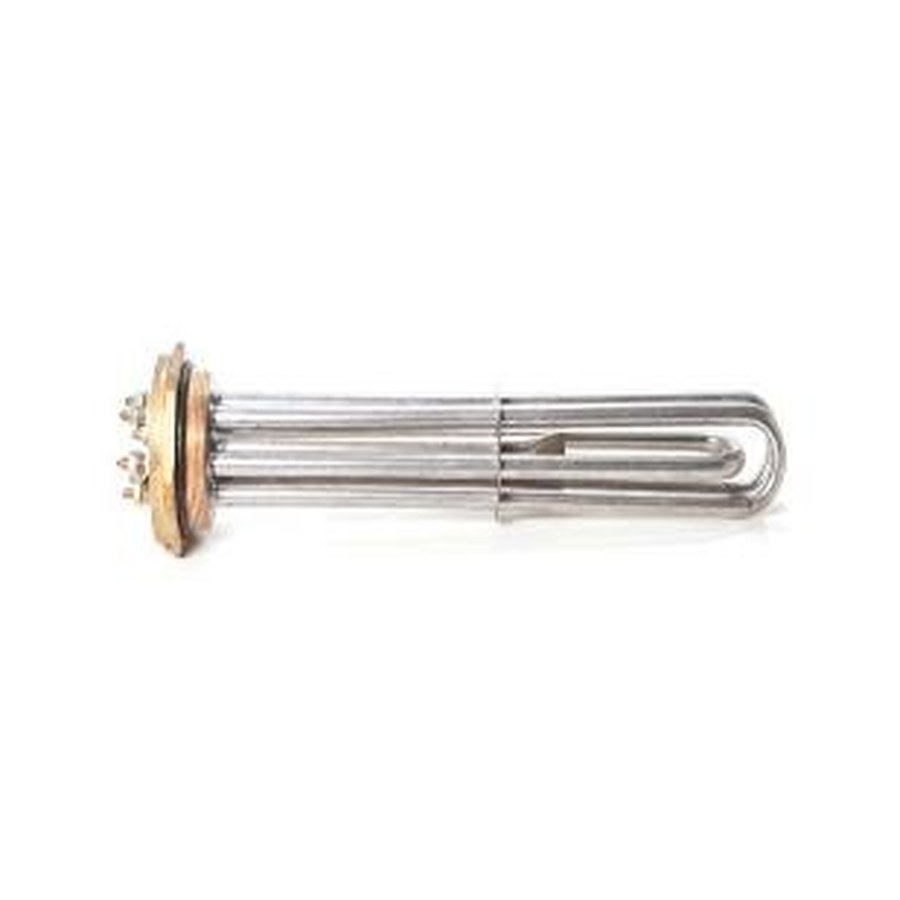

Блок ТЭН 24 кВт 380 В на гайке 2,5" длиной 800 мм
- Мощность блока 24 кВт (24000 W) при подключении 380 В.
- Длина трубчатой части (L тэна) 800 мм.
- Резьба крепления 2,5 дюйма (72 мм) с латунной гайкой.
- Материал оболочки нержавеющая сталь.
- Конструкция прямой блок без оребрения.
Сверьте длину 800 мм и резьбу 2,5" у старого блока
- Сравните длину корпуса от края до края трубки: у этого блока она 800 мм.
- Убедитесь, что резьба вашего крепления совпадает 2,5” (72 мм) и гайка латунная.
- Посмотрите на выводы: блок рассчитан на 380 В, мощность 24 кВт. Если у старого другое напряжение, уточните.
- Проверьте количество и расположение шпилек: они должны соответствовать вашей схеме подключения.
- Убедитесь, что старая деталь тоже прямая, без изгибов, и из нержавейки.
Пришлите фото торцов и выводов вашего блока на 24 кВт
- Фото старого блока с двух сторон (торцы, крепление, выводы).
- Фото шильдика или маркировки, если есть.
- Размеры, которые вы сверили: длину и диаметр резьбы.
- Схему подключения или фото клеммной колодки, если она нестандартная.
- Уточните, 220 или 380 В нужно: этот блок на 380 В, но делаем по заказу другое напряжение.
- Если меняете не один в один, приложите эскиз с желаемыми изменениями.
Изменим мощность, длину или напряжение блока ТЭН под заказ
Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал оболочки или вид крепления (например, вместо резьбы фланец). Пришлите старую деталь или её фото с размерами.
Где применяют Блок ТЭН на резьбе
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они монтируются в штатную бобышку котла или в обвязку в качестве врезного резьбового блока. Также нагреватели используются в промышленных электрокотлах отопления, где находятся в герметичной оболочке внутри корпуса котла. В ваннах длительной пастеризации молока блок ТЭН устанавливается в водяную рубашку ванны для нагрева воды, передающей тепло продукту через стенку.
Вопросы
Можно ли сделать этот блок на 220 В?
Да, сделаем. Для заказа укажите нужное напряжение и прислать фото старой детали.
Подойдет ли резьба 2,5” для моего оборудования, если у старого было крепление на фланце?
Нет, это резьбовое крепление. Если нужно другое, пришлите чертёж или образец фланца, сделаем под него.
Можно увеличить длину трубки до 1000 мм?
Да, сделаем другую длину. Приложите к заказу желаемый размер.
Подходит ли этот блок для воды с агрессивными средами?
Если нужно под другую среду, укажите её при заказе. Можем изменить материал оболочки.
