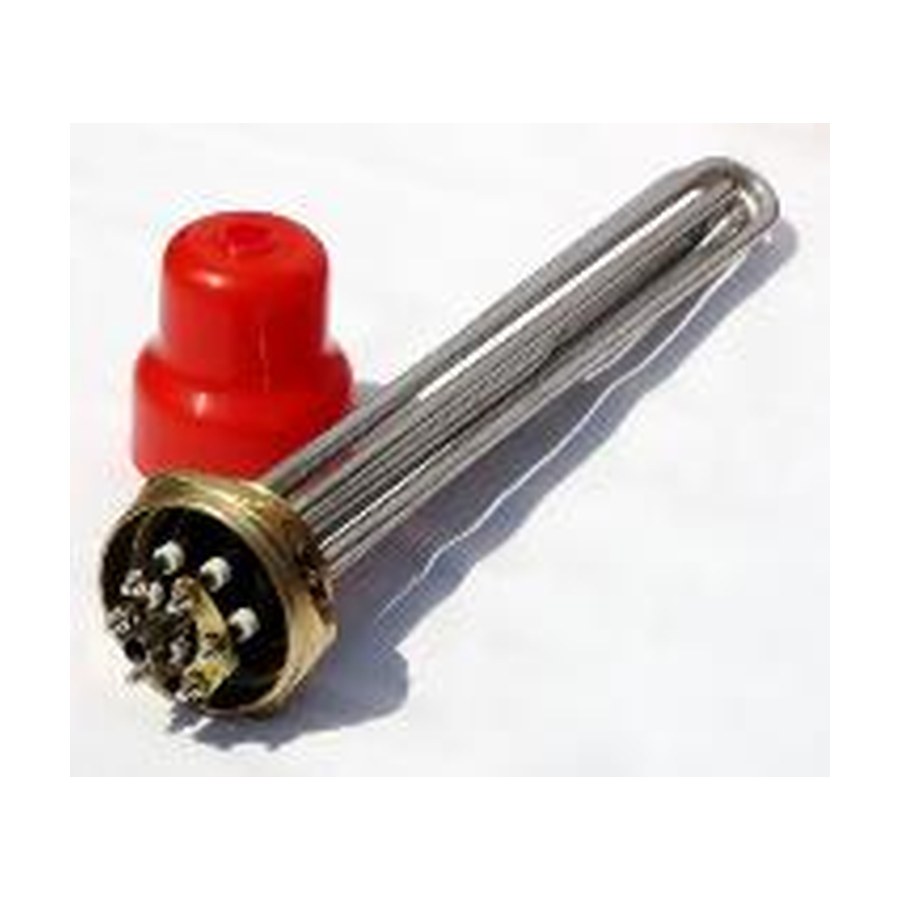

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 24000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 1300мм (130см), фото из каталога

Блок ТЭН · 24 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 24000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 1300мм (130см)

123фланец / резьба · вид сверху
24 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 24 кВт; можно меньше или больше, примерно от 14,4 кВт до 33,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните крепление: резьба 2 дюйма (58 мм), гайка латунная.
  • Проверьте длину ТЭН: 1300 мм (130 см) от основания до конца.
  • Убедитесь, что мощность блока 24000 W (24 кВт) при напряжении 380 В.
  • Посмотрите на выводы: прямой блок, все ТЭН из нержавейки.
  • Сверьте количество и расположение выводов под вашу схему подключения (220/380 В).

Что прислать именно для этого товара

  • Фото старого блока с линейкой рядом, чтобы видеть габариты.
  • Чёткое фото резьбовой части и гайки, включая её диаметр.
  • Укажите, сколько выводов у вашего блока и их расположение (например, под треугольник или звезду).
  • Сообщите, есть ли на старом блоке маркировка мощности и напряжения.
  • Если блок в сборе с корпусом или кожухом, пришлите фото узла крепления.

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину ТЭН, мощность, напряжение, тип крепления или материал трубок под вашу среду. Для изменений пришлите эскиз с нужными размерами и условиями работы.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей устанавливается в герметичной оболочке внутри корпуса котла. Также нагреватели применяются в ваннах длительной пастеризации молока, где блок ТЭН монтируется в водяной рубашке ванны для нагрева воды, передающей тепло продукту.

Вопросы

Можно ли сделать такой же блок на 220 В?

Да, сделаем. Пришлите фото и желаемую схему подключения (звезда или треугольник).

Подойдёт ли этот блок, если у меня старая резьба 2 дюйма, но другой шаг?

Мы делаем блок с резьбой 2″ (58 мм) по вашему образцу. Пришлите фото резьбы с замером шага.

Есть ли возможность увеличить длину ТЭН до 1500 мм?

Да, сделаем под вашу длину. Приложите чертёж или фото с указанием новой длины.

Можно заменить нержавейку на другой материал для агрессивной среды?

Да, сделаем из другого сплава по вашему требованию. Укажите тип среды и рабочую температуру.
