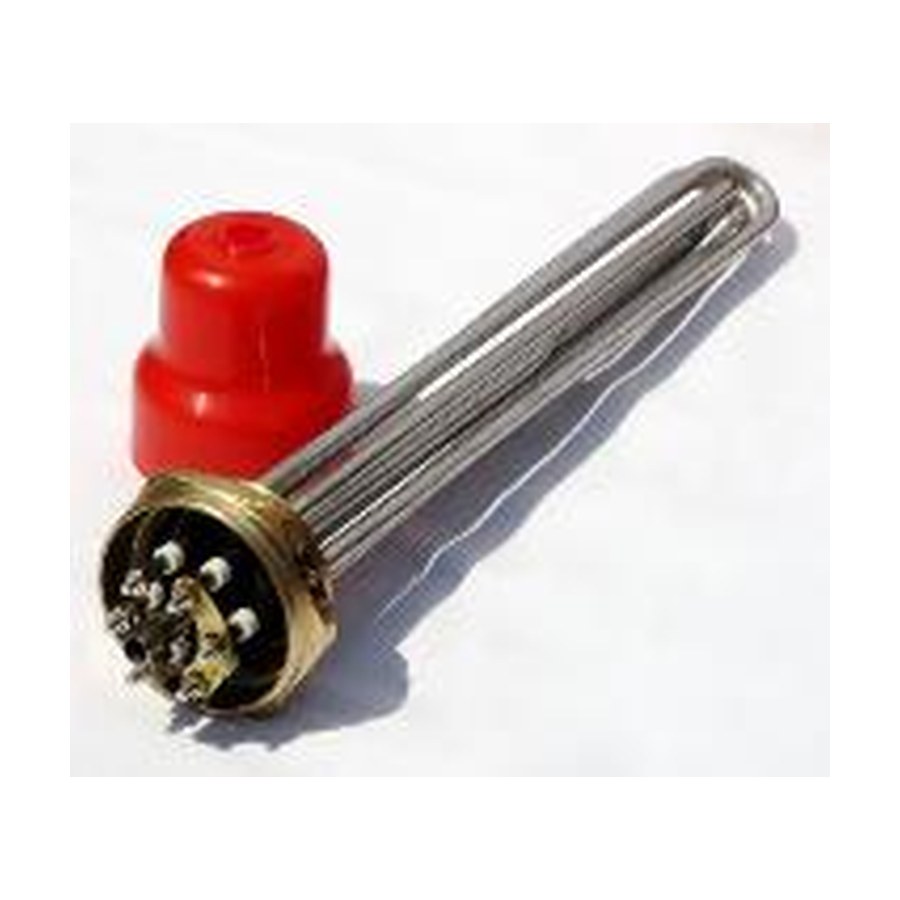

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 18000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 600мм, фото из каталога

Блок ТЭН · 18 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 18000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 600мм

123фланец / резьба · вид сверху
18 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН 18 кВт 220/380 В с гайкой 2 дюйма 600 мм

  • Сравните количество и расположение выводов. В данном блоке их три для подключения к сети 380 В.
  • Убедитесь, что габаритная длина нагревательной части (L тэна) совпадает с вашей старой деталью (600 мм).
  • Проверьте тип крепления: резьба 2 дюйма (58 мм) с латунной гайкой. Совпадает ли оно с вашим посадочным местом?
  • Сверьте мощность 18 кВт (18000 W) и рабочее напряжение 380 В. Если старый блок рассчитан на 220 В, этот вариант не подойдет без переделки.
  • Оцените общую форму: это прямой блок ТЭН из нержавейки, без ребер или дополнительных элементов.

Сверьте расположение трёх выводов блока ТЭН 18000 W

  • Фото старого блока с трех сторон, чтобы было видно общую геометрию и расположение выводов.
  • Четкий снимок или эскиз присоединительного узла (резьба, гайка, уплотнитель), если есть.
  • Укажите точную длину нагревательной части и общую длину с выводами, если она отличается от стандартной.
  • Если блок устанавливается в оборудование с нестандартной средой (например, масло, агрессивная жидкость), сообщите это.
  • Приложите фото шильдика или маркировки старого нагревателя, если она сохранилась.

Изменим мощность или длину 600 мм блока ТЭН под ваш заказ

Делаем по образцу, фото или чертежу. По заказу меняем длину нагревательной части, мощность, напряжение, тип крепления (например, вместо резьбы фланец) или материал корпуса под вашу среду. Для уточнения параметров пришлите фото старой детали и опишите условия эксплуатации.

Где применяют Блок ТЭН на резьбе

Такие нагреватели ставят в промышленные электрокотлы отопления - блок трубчатых электронагревателей в герметичной оболочке внутри корпуса котла. Также их используют в ваннах длительной пастеризации молока: блок ТЭН находится в водяной рубашке ванны, нагревает воду рубашки, которая через стенку передаёт тепло продукту.

Вопросы

Можно ли сделать этот блок на напряжение 220 В, а не 380 В?

Да, сделаем. Для этого укажите нужную мощность и пришлите фото старого блока с размерами.

Подойдет ли это крепление, если у меня резьба 2,5 дюйма?

Нет, резьба 2 дюйма не взаимозаменяема. Мы можем изготовить блок с вашим креплением по образцу.

Нужна большая длина нагревателя, чем 600 мм. Вы меняете этот параметр?

Да, сделаем блок с увеличенной длиной по вашему чертежу или образцу.

Требуется корпус из нержавейки для работы в агрессивной среде. Этот вариант подходит?

Данный блок из нержавейки, но для конкретной среды уточните условия. При необходимости заменим материал по вашему запросу.
