ТЭН-Миасс

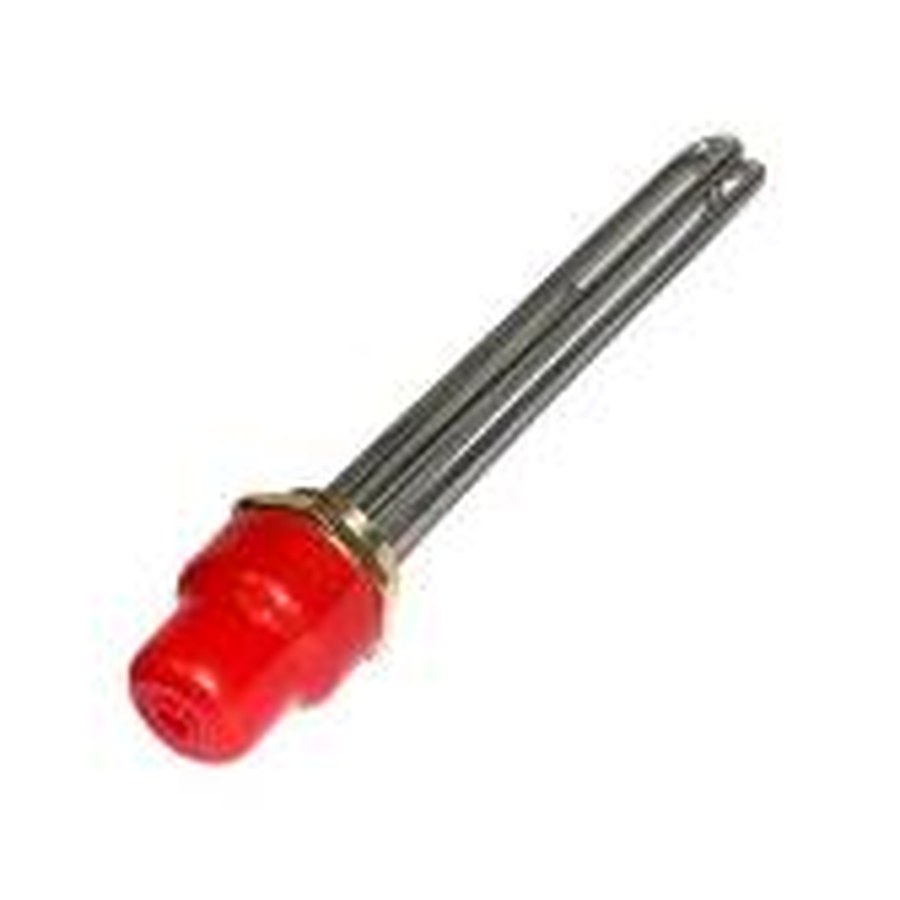

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 15000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 750мм, фото из каталога

Блок ТЭН · 15 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 15000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 750мм

123фланец / резьба · вид сверху
15 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для сверки с вашей деталью

  • Сравните форму: это прямой блок ТЭН, без изгибов и оребрения.
  • Проверьте крепление: резьба 2 дюйма (58 мм), гайка латунная.
  • Убедитесь, что длина трубки (L тэна) 750 мм.
  • Мощность блока 15000 W (15 кВт), напряжение 220/380 V.
  • Выводы должны соответствовать вашей схеме подключения (тип клемм или контактов уточните по образцу).

Что прислать для изготовления этой детали

  • Фото вашей старой детали с разных ракурсов (общий вид, крепление, выводы).
  • Измеренную длину трубки (от торца до торца) и диаметр резьбы.
  • Если есть маркировка на корпусе или упаковке, сфотографируйте её.
  • Укажите модель оборудования, в котором стоял ТЭН (например, модель бойлера или станка).
  • Сделайте фото фланца или посадочного места, если деталь устанавливается не напрямую.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления или материал оболочки под вашу среду.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, промышленные электрокотлы отопления и ванны длительной пастеризации молока. В твердотопливном котле нагреватель монтируется в штатную бобышку или обвязку для догрева теплоносителя. В промышленном электрокотле блок ТЭН находится в герметичной оболочке внутри корпуса. В фермерском молочном блоке нагреватель устанавливается в водяную рубашку ванны и передаёт тепло продукту через стенку.

Вопросы

Можно ли сделать такой блок на другое напряжение, например 380 В только?

Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото вашей схемы подключения.

Подойдет ли этот блок, если у меня резьба не 2 дюйма, а больше или меньше?

Нет, этот блок только с резьбой 2 дюйма. Если нужно другое крепление, пришлите чертеж или фото вашего посадочного места.

Можно ли увеличить или уменьшить длину трубки?

Да, сделаем под вашу длину. Приложите точный размер от торца до торца и фото места установки.

Сделаете такой же, но из другого материала, если у меня агрессивная среда?

Да, сделаем. Для подбора материала уточните состав среды и температуру нагрева.
