Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

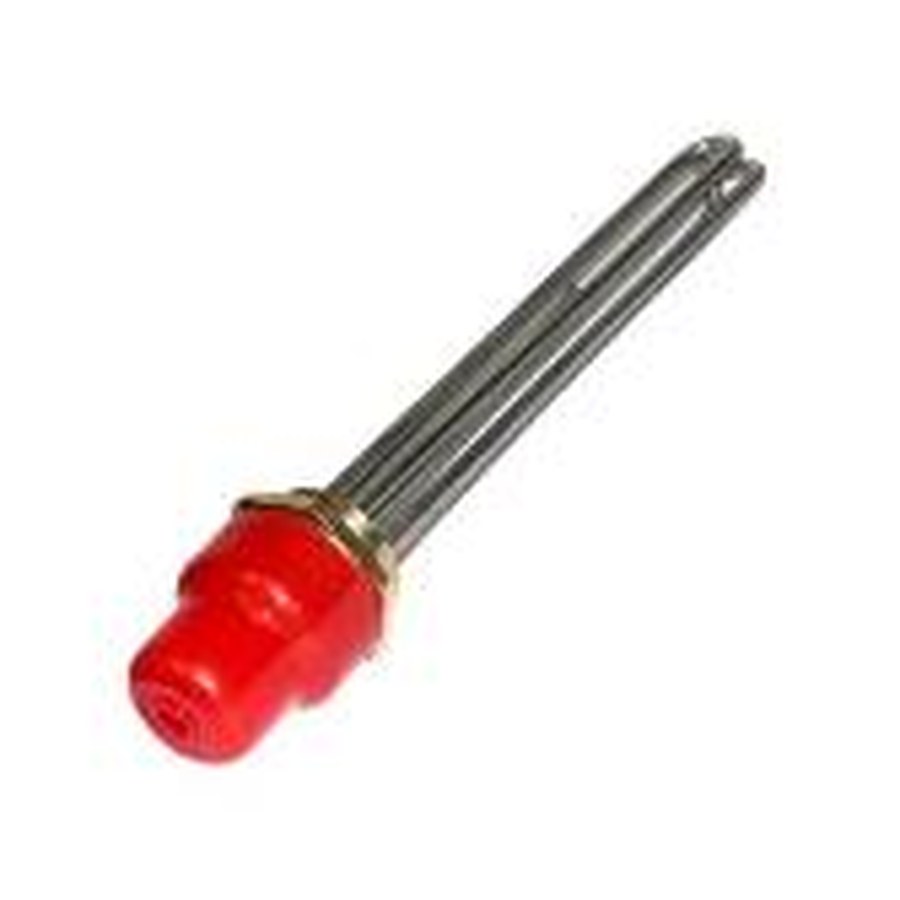

Проверка соответствия: форма, крепление, размеры
- Сравните тип крепления: у данного блока резьба 2 дюйма (58 мм). Убедитесь, что на вашей детали такая же резьба.
- Измерьте длину ТЭНа (без резьбы и выводов): она должна быть 480 мм.
- Проверьте мощность: 15000 W (15 кВт) и напряжение 220/380 V. У вашего старого блока должны быть те же значения.
- Посмотрите на материал корпуса ТЭНа: здесь нержавеющая сталь, а гайка латунная. Сверьте с вашей деталью.
- Оцените конфигурацию выводов: блок прямой, без изгибов. Форма и расположение контактов должны совпадать.
Что прислать для точного повторения
- Фото старой детали с разных сторон, чтобы были видны резьба, длина, выводы и их расположение.
- Чертеж или эскиз с указанием всех размеров: длина ТЭНа, шаг резьбы, диаметр, расстояние между выводами.
- Образец детали для снятия мерок, если нет чертежа. Делаем по образцу, фото, чертежу.
- Уточните, какая среда будет нагреваться (вода, масло, агрессивная жидкость), если она отличается от стандартной. Это влияет на материал.
- Для оборудования укажите его тип, если есть маркировка или модель.
Если нужен не точно такой же
По заказу меняем напряжение, мощность, длину ТЭНа, тип резьбы или материал корпуса под вашу задачу. Для этого пришлите параметры, которые нужно изменить, и условия работы нагревателя.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления и в твердотопливных котлах в качестве вставки для догрева. Также используются в ваннах длительной пастеризации молока, где нагревают воду в рубашке ванны.
Вопросы
Можно ли сделать такой блок на другое напряжение, например 400 В?
Да, сделаем под ваше напряжение. Пришлите нужные значения и мощность.
Подойдет ли эта резьба 2 дюйма для моего оборудования, если у меня другой шаг?
Если шаг резьбы не совпадает, мы изготовим блок с нужной вам резьбой. Приложите образец или чертеж резьбы.
Заменят ли нержавеющую сталь на другой материал, если среда агрессивная?
Да, по заказу меняем материал корпуса. Сообщите тип среды и требуемый металл.
Можно ли увеличить длину ТЭНа, если мой бак глубже?
Да, сделаем нужную длину. Укажите желаемый размер в миллиметрах.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
