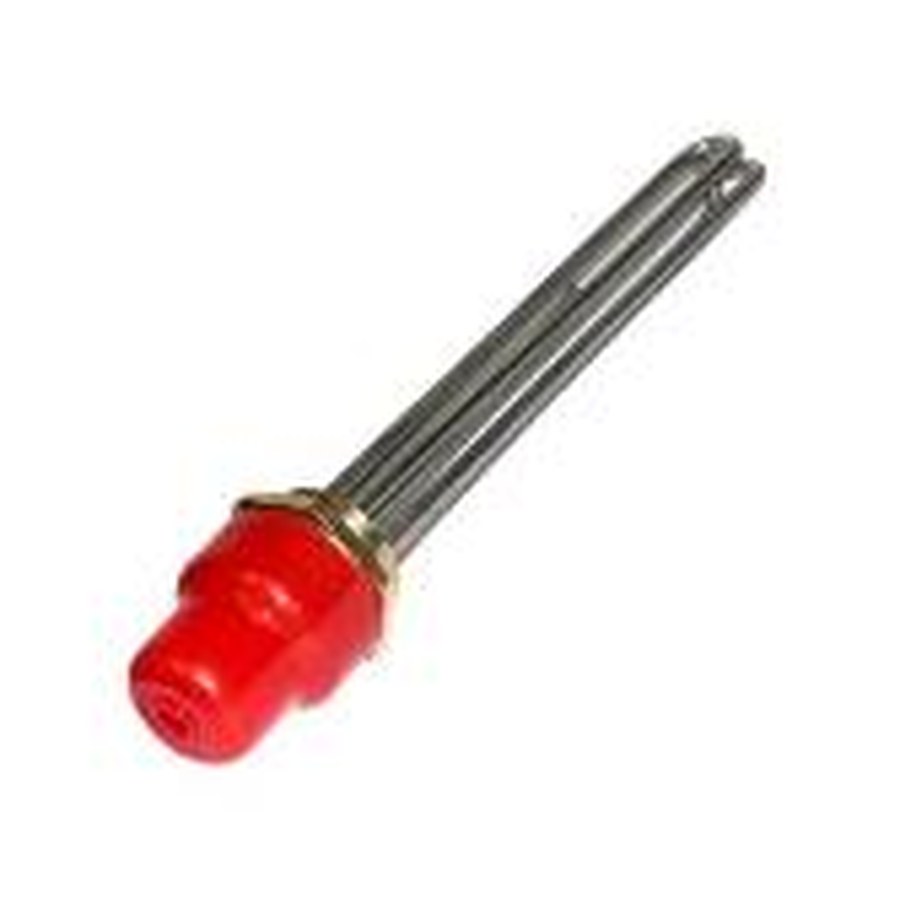

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 12000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 450мм, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 12000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 450мм

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН прямой нержавейка 12000 Вт 220/380 В на резьбе 2 дюйма

  • Сравните форму: перед вами блок ТЭН прямой, без изгибов и рёбер.
  • Проверьте крепление: резьба 2 дюйма (58 мм), гайка латунная.
  • Уточните длину трубки (L тэна): 450 мм.
  • Сопоставьте мощность: 12000 Вт (12 кВт) и напряжение 380 В.
  • Посмотрите на выводы: они должны соответствовать вашей схеме подключения.

Фото блока ТЭН прямой с длиной 450 мм и резьбой 58 мм

  • Фото старой детали с чёткими размерами (общая длина, длина трубки, шаг и диаметр резьбы).
  • Фото места установки и клеммной коробки, если есть.
  • Укажите напряжение вашей сети (220 или 380 В) и схему подключения (звезда, треугольник).
  • Если меняете среду нагрева, сообщите её состав и рабочую температуру.
  • Для точного повторения приложите чертёж или образец.

Изготовим прямой блок ТЭН с изменением длины трубки или шага резьбы

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг и тип резьбы, мощность и напряжение, а также материал корпуса под вашу среду. Пришлите параметры, которые нужно скорректировать, и мы предложим решение.

Блок ТЭН на резьбе: в каком оборудовании

Такие нагреватели ставят в твердотопливные котлы, где блок ТЭН монтируется в штатную бобышку котла или в обвязку для догрева теплоносителя. Также нагреватели используются в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса. Кроме того, они применяются в ваннах длительной пастеризации молока, где блок ТЭН устанавливается в водяную рубашку для нагрева воды, передающей тепло продукту через стенку.

Вопросы

Моё оборудование на 220 В, подойдёт ли этот блок?

Нет, этот блок рассчитан на 380 В. Мы сделаем такой же на 220 В, пришлите фото старой детали и укажите нужную мощность.

Можно ли заменить латунную гайку на стальную?

Да, сделаем. Для этого укажите материал и класс резьбы в заказе.

Длина 450 мм не подходит, нужна 500 мм. Возможно?

Да, мы делаем по заказу другую длину. Приложите чертёж или образец с нужным размером.

Блок будет работать в агрессивной среде. Выполните из другого сплава?

Да, сделаем в корпусе из материала, стойкого к вашей среде. Напишите состав среды и температуру нагрева.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
