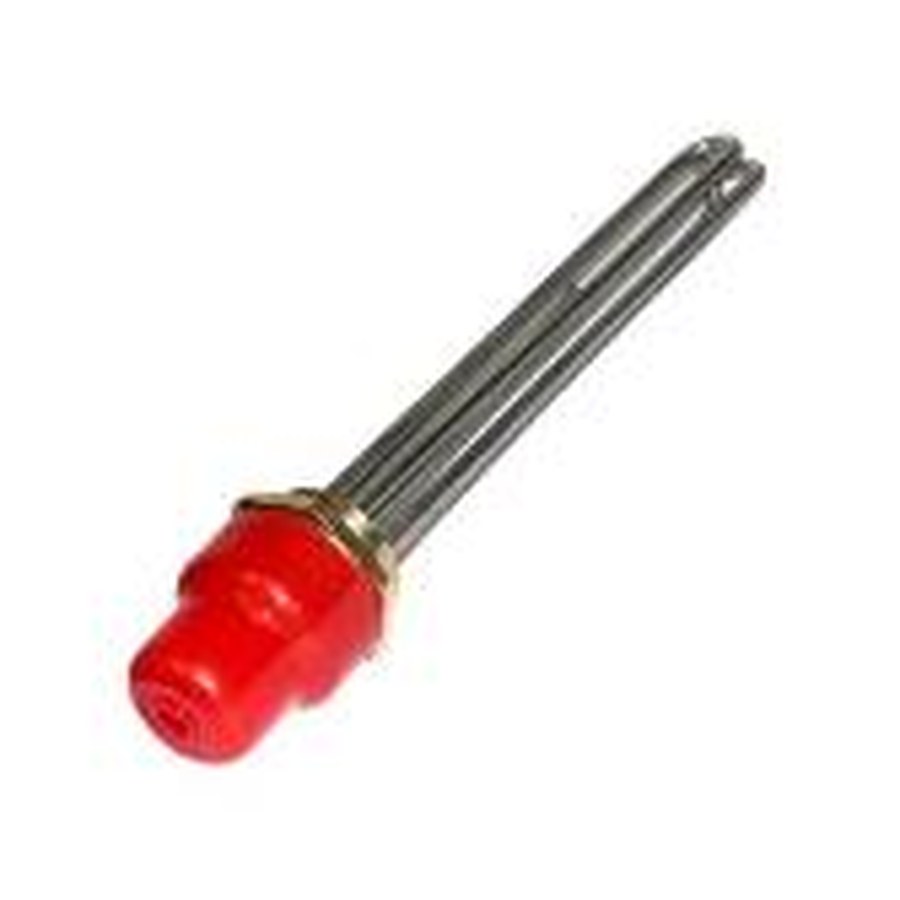

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 10000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 410мм, фото из каталога

Блок ТЭН · 10 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 10000 W (220/380 V) на резьбе 2" (58мм) / L тэна = 410мм

123фланец / резьба · вид сверху
10 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить деталь: форма, крепление, размеры, мощность

  • Форма: прямой блок ТЭН, без изгибов.
  • Крепление: резьба 2 дюйма (58 мм), гайка латунная.
  • Выводы: под напряжением 220/380 V, мощность 10 кВт (10000 W).
  • Длина: L тэна = 410 мм.
  • Материал: трубка из нержавейки.

Что прислать для заказа этой детали

  • Фото старого блока ТЭН с двух сторон (вид на гайку и выводы).
  • Размеры: длина L, диаметр резьбы (2 дюйма), расстояние между осями выводов (если есть).
  • Мощность и напряжение с маркировки старой детали или паспорта оборудования.
  • Фото места установки (фланец, бак, крепёжная часть) с указанием среды (вода, масло, пар).
  • Если есть чертёж или эскиз с допусками и посадочными размерами.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал трубки, тип крепления под вашу среду и оборудование. Для изменений пришлите старую деталь, фото места установки или чертёж с параметрами.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их устанавливают в твердотопливных котлах как врезной резьбовой блок ТЭН в штатную бобышку котла или в обвязку. Кроме того, нагреватели применяют в ваннах длительной пастеризации молока, где блок ТЭН греет воду в водяной рубашке ванны.

Вопросы

Можно ли заказать этот блок на 380 В только, без 220 В?

Да, сделаем. Пришлите напряжение и схему подключения (звезда или треугольник) из паспорта оборудования.

Подходит ли этот блок на фланец с резьбой 2 дюйма, если у меня другой шаг резьбы?

Мы делаем под вашу резьбу. Пришлите образец фланца или его размеры (диаметр, шаг, число ниток).

Нужно уменьшить длину трубки на 50 мм, остальное как в описании.

Да, сделаем. Пришлите точную длину L и подтверждение, что мощность 10 кВт остаётся без изменений.

Этот блок рассчитан на воду, а у меня среда масло. Вы можете заменить материал трубки?

Да, сделаем в нержавейке для масла или другой среде. Пришлите тип среды, температуру и давление в системе.
