Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

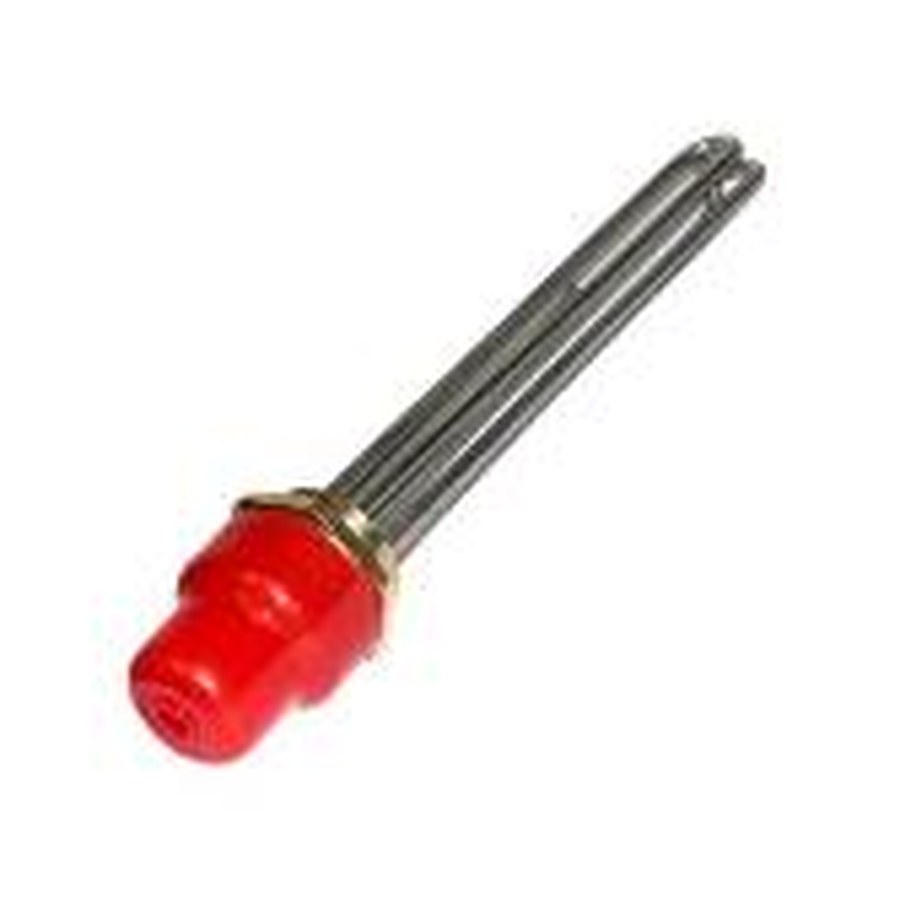

Сравните длину 400 мм у блока ТЭН на резьбе 2″
- Сравните общую длину блока ТЭН от края до края. Указано 400 мм, замеряйте по выступающей части.
- Проверьте резьбу крепления. Здесь резьба 2 дюйма (58 мм), убедитесь, что посадочное место совпадает.
- Посмотрите на материал корпуса. Нержавейка, гайка латунная. Это важно для вашей среды.
- Уточните мощность и напряжение. На блоке заявлено 9000 W, 220/380 V. Сверьте с вашими параметрами сети.
Пришлите фото старого блока ТЭН с двух сторон
- Фото старого блока ТЭН с двух сторон, чтобы мы видели форму и расположение выводов.
- Замеры длины (400 мм) и диаметра резьбы (2 дюйма) с вашей детали.
- Укажите, какое напряжение вы используете: 220 В или 380 В. Подключение может отличаться.
- Если есть маркировка на старом нагревателе, сфотографируйте её.
- Для точного совпадения прислать сам образец или его эскиз с размерами.
Изменим мощность 9000 W или напряжение 220/380 V по образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину ТЭН, мощность, напряжение, тип резьбы или материал корпуса под вашу среду. Пришлите старую деталь или её параметры, и мы изготовим блок с нужными изменениями.
Куда ставят Блок ТЭН на резьбе
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они монтируются в штатную бобышку котла или в обвязку для догрева. Также их устанавливают в промышленные электрокотлы отопления, где блок трубчатых электронагревателей располагается в герметичной оболочке внутри корпуса котла. Кроме того, нагреватели используются в ваннах длительной пастеризации молока, где блок ТЭН находится в водяной рубашке ванны и нагревает воду, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли сделать этот блок на напряжение 380 В, если у меня сеть 220 В?
Да, сделаем. Пришлите фото вашей старой детали и укажите рабочее напряжение.
Подойдет ли этот блок, если у меня резьба не 2 дюйма, а другая?
Да, мы можем изменить резьбу под ваше крепление. Приложите замеры посадочного места.
Возможна ли замена материала корпуса, если среда агрессивная?
Да, сделаем из другого материала по вашему образцу или чертежу.
Можно ли увеличить длину ТЭН, если мой бак глубже?
Да, меняем длину под ваш бак. Пришлите размеры старого нагревателя и глубину установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
