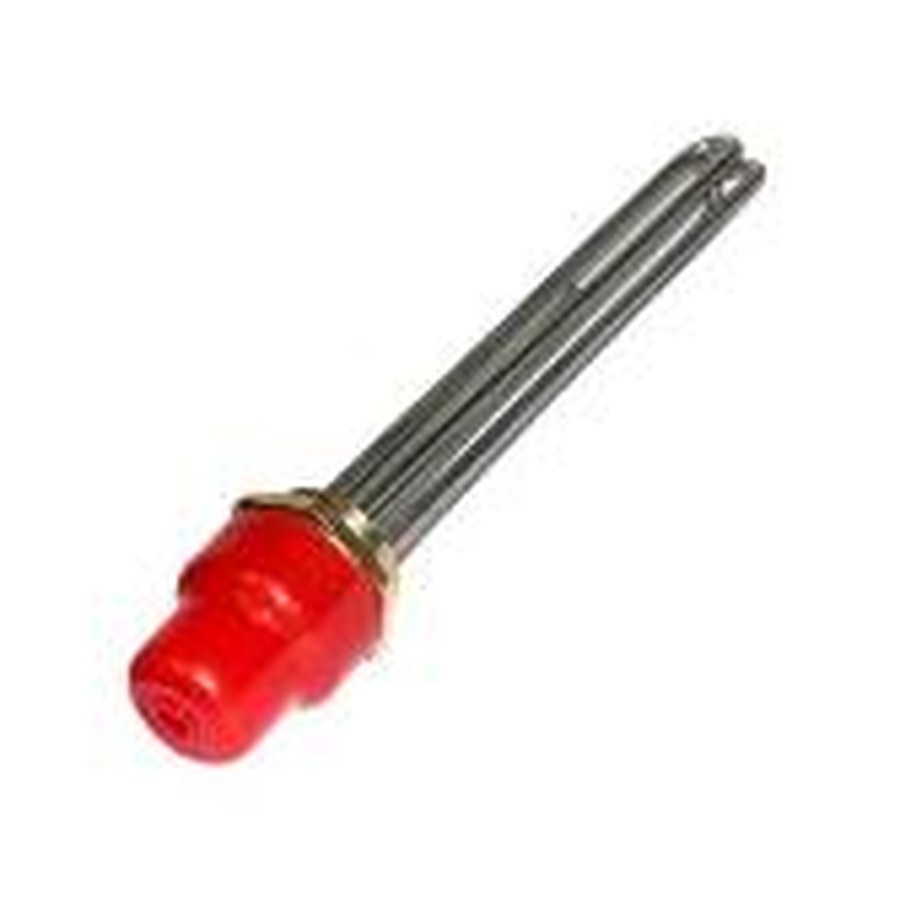

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 7500 W (220/380 V) на резьбе 2" (58мм) / L тэна = 310мм, фото из каталога

Блок ТЭН · 7,5 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 7500 W (220/380 V) на резьбе 2" (58мм) / L тэна = 310мм

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте со своей старой деталью

  • Форма и крепление: прямой блок ТЭН с монтажной гайкой из латуни под резьбу 2 дюйма (58 мм). Убедитесь, что старая деталь имеет такую же резьбу и способ фиксации.
  • Длина трубки: L тэна 310 мм. Измерьте расстояние от края до края нагревательного элемента.
  • Мощность и напряжение: 7500 W (7,5 кВт) на напряжение 380 В. Проверьте маркировку на старой детали.
  • Материал оболочки: нержавеющая сталь (трубка ТЭН). Уточните, что ваша деталь также из нержавейки.
  • Выводы: стандартные штыревые контакты для подключения к сети 380 В.

Что прислать для изготовления такого же

  • Фото старого блока ТЭН с двух сторон (общий вид и крупно резьбовую часть с гайкой).
  • Чёткий снимок маркировки на корпусе (если сохранилась).
  • Измеренную длину трубки (L тэна) и диаметр резьбы (2 дюйма).
  • Указать, блок работает от трёхфазной сети 380 В или однофазной 220 В (если планируется переключение).
  • При наличии старой детали можно выслать её для точной копии.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки и тип резьбы под ваш нагреватель.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электрокотлы отопления, где они размещаются в герметичной оболочке внутри корпуса котла. Также нагреватели используются в ваннах длительной пастеризации молока, где блок ТЭН устанавливается в водяной рубашке ванны и нагревает воду, передающую тепло продукту через стенку.

Вопросы

Можно сделать такой же блок, но на напряжение 220 В?

Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение.

У меня резьба не 2 дюйма, а 1,5 дюйма. Вы можете изготовить с другой резьбой?

Да, изменим крепление под вашу резьбу. Приложите чертёж или образец.

Нужна длина трубки не 310 мм, а 350 мм. Это возможно?

Да, сделаем по вашей длине. Укажите точный размер в заказе.

Будет работать во влажной среде? Нужен другой материал оболочки.

Да, по заказу изменим материал. Сообщите среду эксплуатации и условия работы.
