Блок-ТЭН прямой из нержавейки мощностью 15000 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина т, фото из каталога

Блок ТЭН · 15 кВт

Блок-ТЭН прямой из нержавейки мощностью 15000 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина т

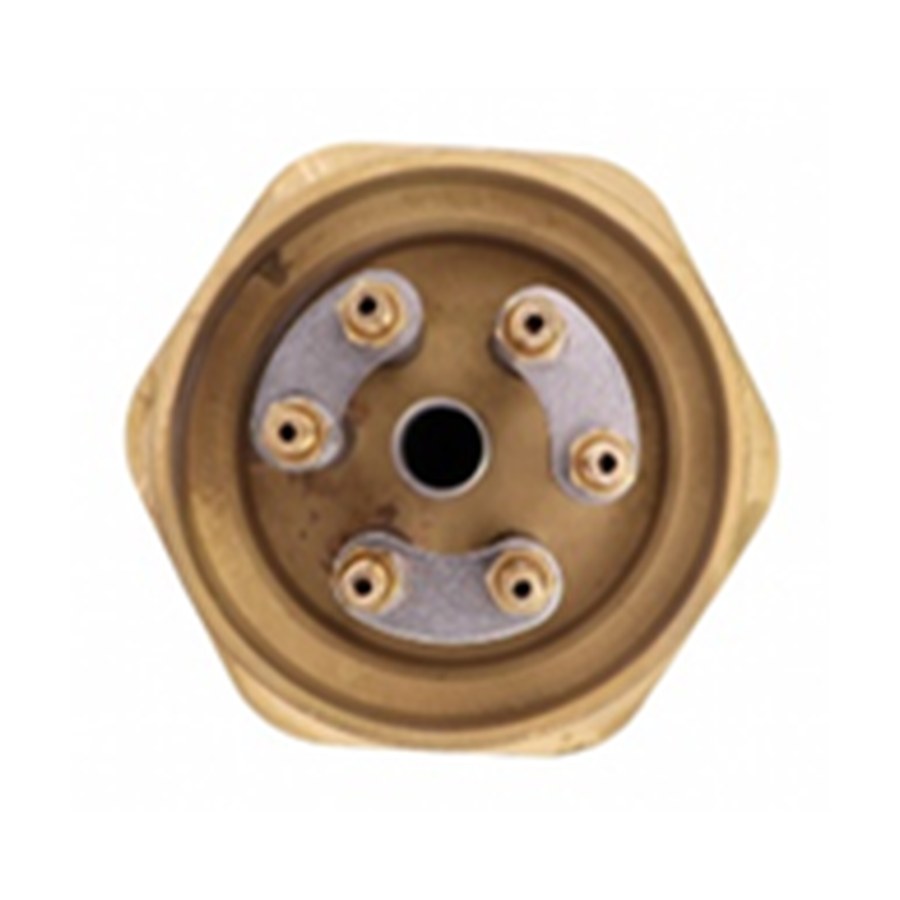

123фланец / резьба · вид сверху
15 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Проверьте форму крепления: резьба 2 дюйма (58 мм) из латуни, цельная, не разъёмная.
  • Убедитесь, что длина ТЭНов от торца резьбы до конца трубки 480 мм (включая резьбу).
  • Сверьте схему подключения: только «треугольник» на 380 В, без нулевого провода.
  • Подтвердите наличие трубки под капиллярный термостат (терморегулятор) на корпусе.
  • Сравните мощность 15 кВт и три вывода для трёхфазной сети.

Что прислать именно для этого товара

  • Фото старого блока ТЭН с торца и сбоку, чтобы видеть расположение выводов и трубки терморегулятора.
  • Уточните тип оборудования (котёл, ёмкость) и марку, если известна.
  • Укажите длину погружной части (без резьбы), если она отличается от 480 мм - для проверки совместимости.
  • Сообщите, есть ли на старом блоке маркировка по мощности и напряжению (15 кВт / 380 В).
  • Если крепление не 2", приложите замер резьбы или фото с линейкой.

Если нужен не точно такой же

Делаем по заказу другое напряжение, мощность или длину ТЭНов под ваш образец, фото или чертёж. По заказу меняем материал резьбы (нержавейка, сталь) или добавляем/убираем трубку под термостат, сохраняя схему «треугольник».

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и блоки ТЭН для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовой фланец. Также нагреватель используется в твердотопливных котлах в качестве догрева или ТЭН-вставки, устанавливаясь в штатную бобышку котла или в обвязку.

Вопросы

Можно ли подключить этот блок на 220 В?

Нет, только 380 В «треугольником». Если нужно другое напряжение, сделаем по образцу.

Подойдёт ли этот блок, если моя резьба не 2 дюйма?

Нет, крепление строго 2". Пришлёте фото и замер вашей резьбы - сделаем под неё.

Есть ли вариант с трубкой терморегулятора с другой стороны?

Да, по заказу меняем расположение трубки по вашему чертежу или образцу.

Можно ли заменить латунную резьбу на нержавейку для агрессивной среды?

Да, сделаем резьбу из нержавейки. Приложите фото старой детали и укажите среду.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
