Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: параметры для точной замены

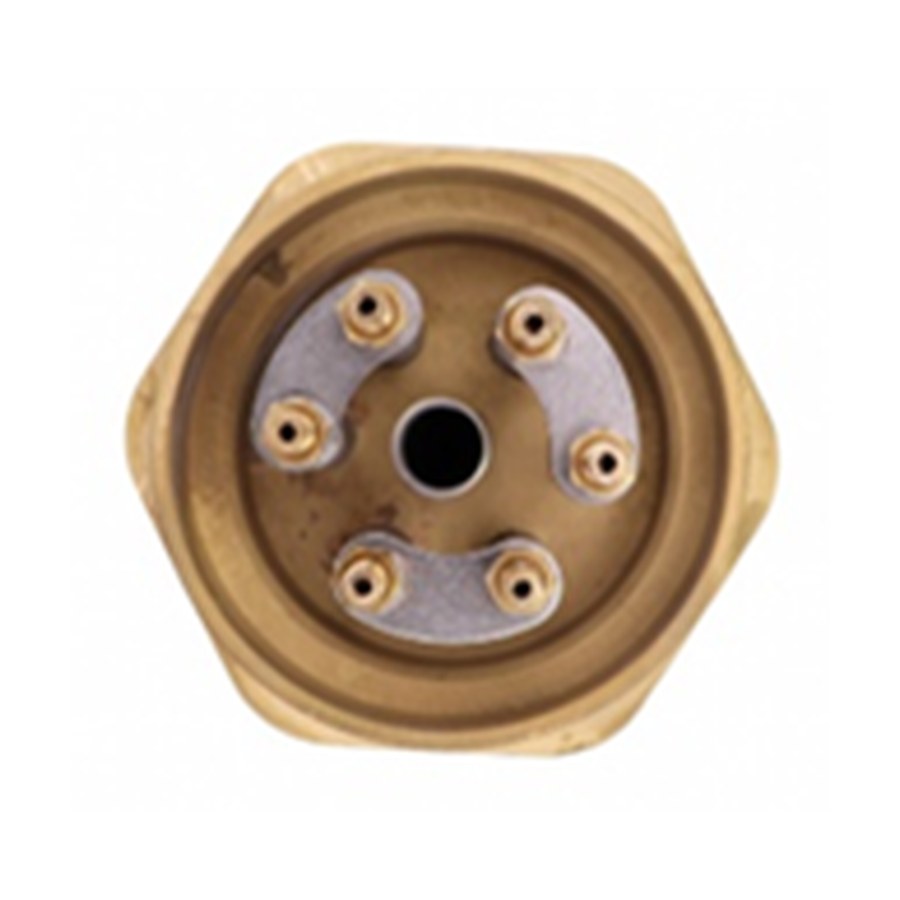

- Форма и размер: прямой блок из нержавеющей стали, длина 450 мм (замер вместе с резьбовым креплением).
- Крепление: резьба 2 дюйма (58 мм) из латуни. Сверьте тип и материал резьбы на старой детали.
- Электрические параметры: мощность 12 кВт, напряжение 380 В, схема подключения только «треугольник» (без нулевого провода).
- Дополнительные элементы: наличие трубки под капиллярный термостат. Проверьте, есть ли она на вашем образце.
- Конструкция выводов: внешний вид и расположение клемм должны совпадать с вашей деталью.
Что прислать для заказа этой детали
- Фото старого блока с двух сторон (общий вид и крупно резьбу).
- Замеры общей длины, длины резьбы (или уточните, что длина с резьбой 450 мм).
- Уточните в комментариях: требуется ли крепление 2 дюйма из латуни или другой материал.
- Укажите, есть ли на старом блоке трубка под термостат и её диаметр (если отличается).
- Если блок был в работе, сообщите среду, в которой он нагревался (жидкость, газ, агрессивность).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал корпуса или резьбы, схему подключения. Для изменений пришлите эскиз с новыми размерами и параметрами.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец. Также их используют в твердотопливных котлах в качестве догрева или ТЭН-вставки, устанавливая в штатную бобышку котла или в обвязку.
Вопросы
Можно ли сделать этот блок на 380 В, но мощностью 6 кВт?
Да, сделаем. Пришлите фото старой детали и укажите желаемую мощность.
Подойдёт ли этот блок для агрессивной среды, если резьба латунь?
Делаем по заказу резьбу из нержавейки. Для уточнения сообщите тип среды.
Можно ли изменить длину блока, если в моём оборудовании место меньше 450 мм?
Да, сделаем другую длину. Приложите чертёж или замеры посадочного места.
Блок нужен с подключением «звезда» на 380 В, а не «треугольник». Возможно?
Да, сделаем со схемой «звезда». Укажите это в заказе и пришлите фото старого подключения.
