Маркировка: 2530 мм активной длины и код J
В обозначении 8,5/6,0 указаны диаметр оболочки 8,5 мм и мощность 6 кВт. Буква A по ГОСТ обозначает длину контактного стержня в заделке 40 мм, J указывает на среду, 220 означает напряжение 220 В.
- Активная длина по расчёту: 2530 мм.
- Расчётная удельная нагрузка: 8,88 Вт/см² на площади 676 см².

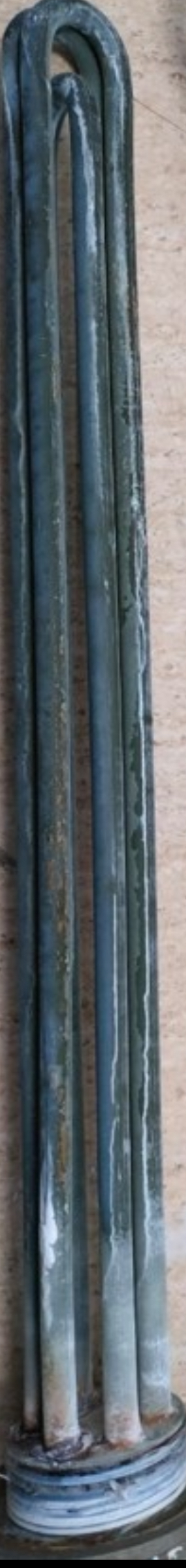

- AND/PHS ТЭН-Б3-261 обозначает тип изделия; отдельную расшифровку этих знаков без данных производителя не приводим.
Код J относится к воде и слабым растворам кислот с pH 5–7.
Мультиметр: ориентир 8,1 Ом
Отключите нагреватель от сети и измерьте сопротивление между контактными стержнями. Расчётное сопротивление в рабочем режиме: 8,1 Ом.
Измерение сопротивления между выводами не заменяет проверку изоляции относительно оболочки.
Среда J и материал оболочки
Для кода J указываются вода и слабые растворы кислот с pH 5–7. В таблице ГОСТ для этой среды рекомендована нержавеющая жаростойкая сталь. При работе в другой среде нужно подбирать код и материал оболочки под условия применения.
Обозначение среды важно: материал и допустимая нагрузка зависят от того, что нагревает ТЭН.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2610 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 8,5 мм; можно 8, 9,5 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 41 %.
Та же длина, другое исполнение
При активной длине 2530 мм по заказу меняем форму гиба, резьбу штуцера, длину контактных стержней и материал оболочки с учётом среды. Делаем по чертежу, эскизу, образцу.
Что прислать для подбора
Пришлите чертёж, эскиз или образец. Укажите среду, форму гиба, резьбу штуцера и требуемую длину контактных стержней.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую форму гиба?
Да, делаем по чертежу, эскизу или образцу. Укажите контур и привязки, сохранив активную длину 2530 мм.
Можно ли с другой резьбой штуцера?
Да, по заказу меняем резьбу штуцера. Укажите требуемое исполнение в заявке или на чертеже.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ предусмотрены длины в заделке 40, 65, 100, 125, 160, 250, 400 и 630 мм.
Можно ли нержавейку?
Для кода J в таблице ГОСТ рекомендована нержавеющая жаростойкая сталь. Подбор материала зависит от среды.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
