Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

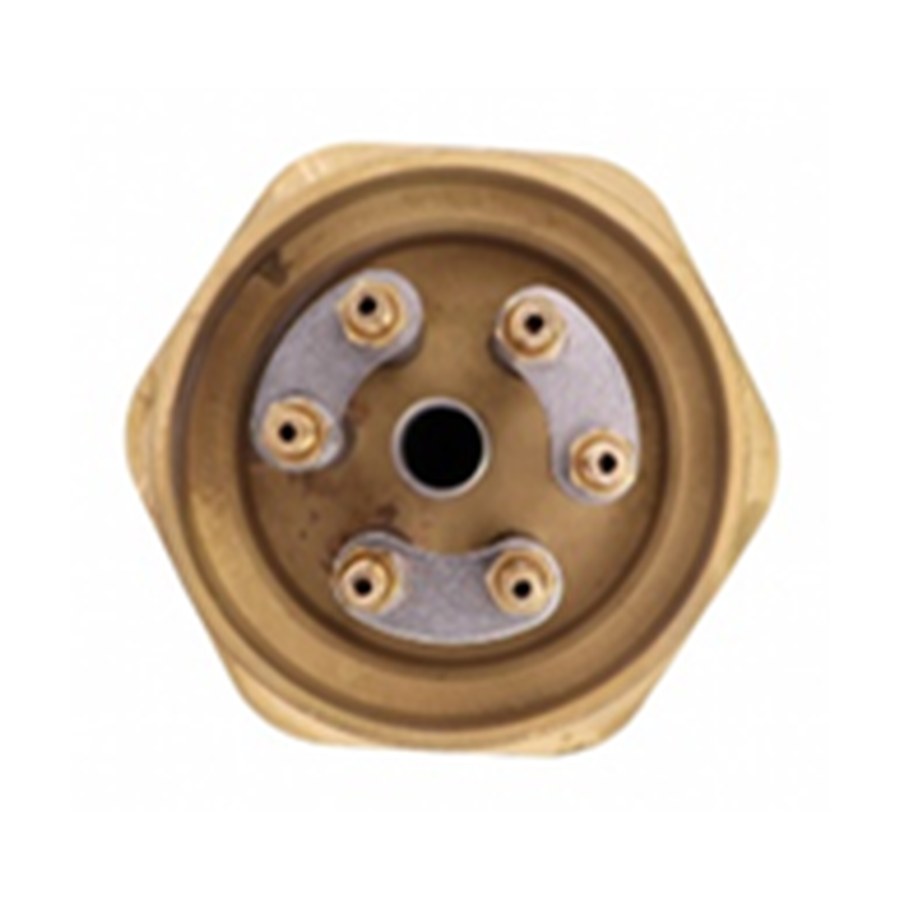

Блок ТЭН 10000W 380V треугольник резьба 2 дюйма под капиллярный термостат
- Сравните тип подключения: только «треугольник» 380 В без нуля.
- Убедитесь, что резьбовое крепление - 2 дюйма (58 мм), материал латунь.
- Проверьте длину тэнов вместе с резьбой: 430 мм.
- Подтвердите наличие трубки под капиллярный термостат.
- Уточните мощность: 10 кВт, напряжение 380 В.
Проверка совместимости для блока ТЭН 10000W 380V с подключением треугольник
- Фото или чертёж старого блока ТЭН с указанием длины тэнов, типа резьбы и материала крепления.
- Схему подключения (если есть) или подтверждение схемы «треугольник».
- Измерения диаметра трубки под термостат и её расположение относительно корпуса.
- Уточнение, нужна ли дополнительная защита (например, клеммная коробка) или только блок ТЭН.
- Маркировку с завода-изготовителя (если сохранилась) для сверки габаритов.
Изменение длины тэнов или материала оболочки по чертежу для блока 10000W
Делаем по образцу, фото, чертежу. По заказу меняем длину тэнов, материал оболочки (нержавейка, сталь), тип резьбы или схему подключения. Также можем скорректировать мощность и напряжение под ваше оборудование.
Применение: Блок ТЭН на резьбе
Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец. Также их используют в блоке ТЭН для твердотопливного котла в качестве врезного резьбового блока, который устанавливается в штатную бобышку котла или в обвязку.
Вопросы
Можно ли заказать этот блок с подключением «звезда», а не «треугольник»?
Да, сделаем под вашу схему. Пришлите фото старого подключения или укажите напряжение и количество выводов.
Подходит ли этот ТЭН для воды с высокой жёсткостью?
Делаем такие же по образцу, но с другим материалом оболочки. Для агрессивной среды присмотрите блок из нержавейки по чертежу.
Если длина тэнов 430 мм не входит в мой бак, можно уменьшить?
Да, сделаем по вашим размерам. Приложите чертёж посадочного места и требуемую длину.
У меня резьба 1,5 дюйма, а не 2. Выпускаете ли вы такой блок с другим креплением?
Да, изготовим с нужной резьбой. Пришлите фото фланца или образец резьбы для точного повторения.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
