Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для проверки совместимости

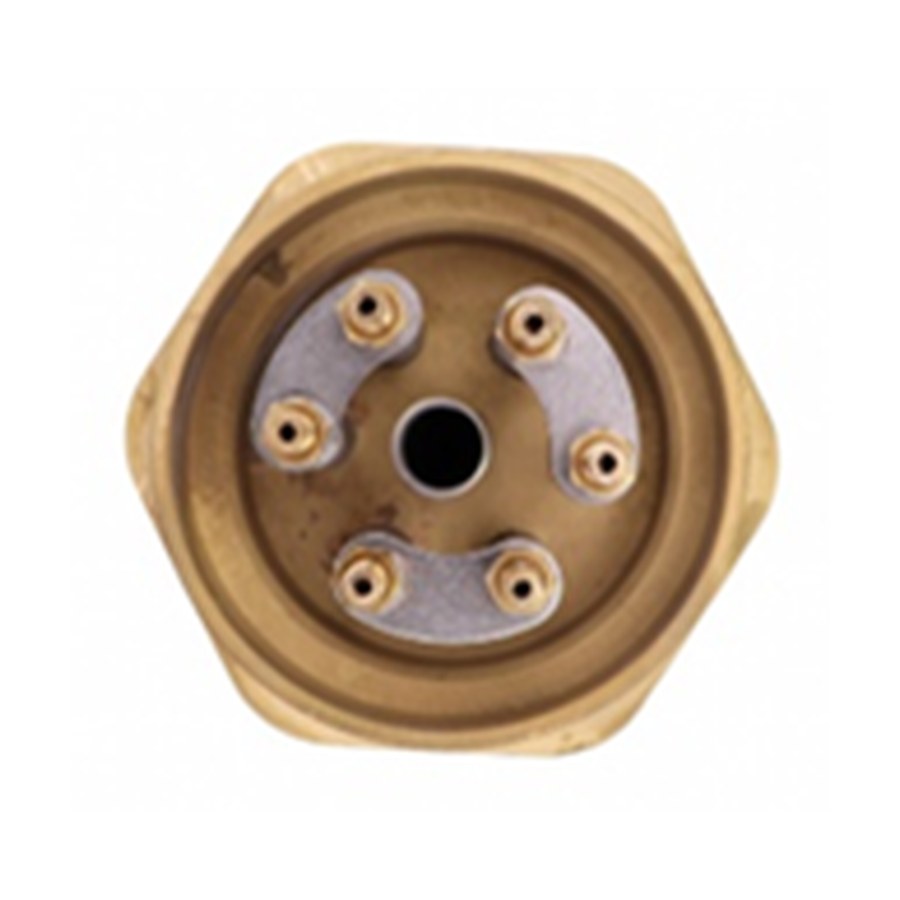

- Сравните форму: прямой блок из трех ТЭНов, без ребер, с резьбовым креплением 2 дюйма (58 мм) из латуни.
- Убедитесь, что на корпусе есть трубка под капиллярный термостат.
- Проверьте длину: 400 мм вместе с резьбой.
- Сверьте мощность 9 кВт и напряжение 380 В. Подключение только «треугольником» без нуля.
- Оцените тип выводов: под клеммы, без клеммной колодки.
Что прислать для заказа этой детали
- Фото старого блока ТЭН с двух сторон (вид на резьбу и выводы).
- Размеры: общая длина, длина ТЭНов, диаметр резьбы и шаг.
- Уточните, есть ли трубка под термостат и её расположение.
- Укажите мощность, напряжение и схему подключения (для этой детали 9 кВт, 380 В, «треугольник»).
- Если есть чертеж или эскиз, приложите его.
Если нужен не точно такой же
Делаем по вашему образцу, фото или чертежу. По заказу меняем длину ТЭНов, мощность, напряжение, материал резьбы или выводов под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электроводонагреватели и блоки ТЭН для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Также нагреватель используется в блоке ТЭН для твердотопливного котла в качестве догрева или ТЭН-вставки, устанавливаемой в штатную бобышку котла или в обвязку.
Вопросы
Можно ли сделать этот блок ТЭН на напряжение 220 В?
Да, сделаем под ваше напряжение. Пришлите фото старой детали и укажите желаемую мощность.
Подойдет ли резьба 1,5 дюйма вместо 2 дюймов?
Да, сделаем с другим креплением. Приложите чертеж или размеры резьбы.
Нужен блок без трубки под термостат, можно?
Да, изготовим без трубки. Укажите это в заказе и пришлите фото образца.
Можно ли заменить латунную резьбу на нержавеющую?
Да, сделаем из другого материала. Сообщите тип среды и приложите фото.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
