ТЭН-Миасс

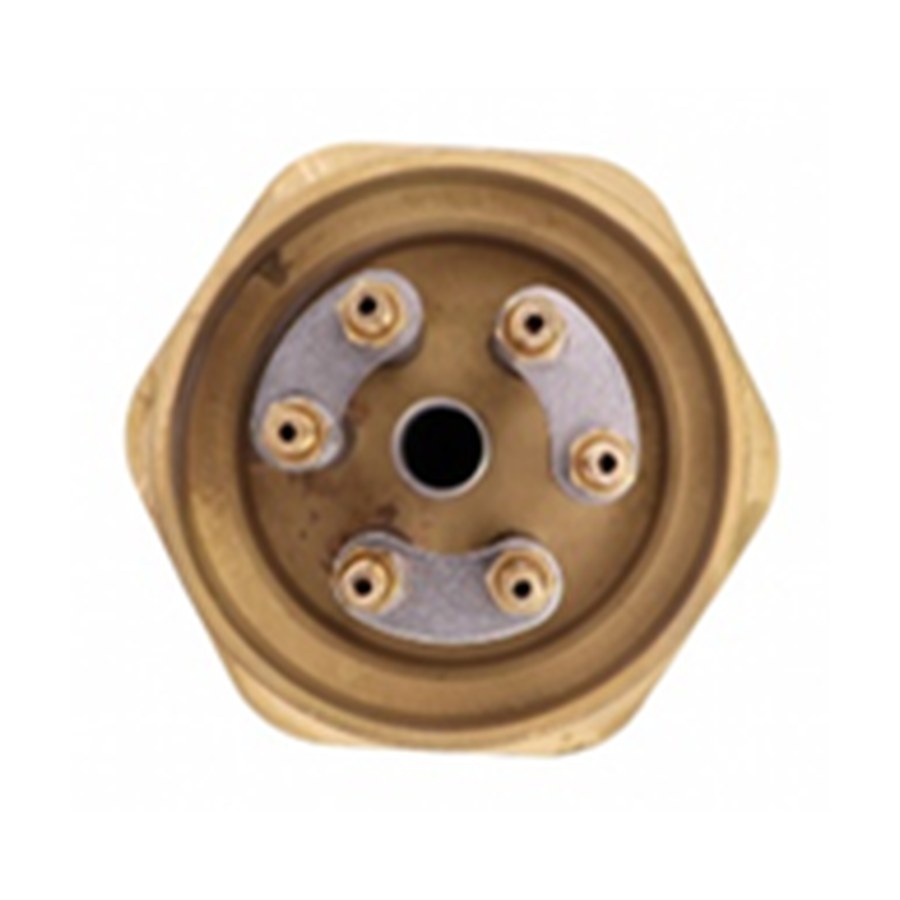

Блок-ТЭН прямой из нержавейки мощностью 7500 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина тэ, фото из каталога

Блок ТЭН · 7,5 кВт

Блок-ТЭН прямой из нержавейки мощностью 7500 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина тэ

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить блок ТЭН 7500W 380V треугольник 2 дюйма с вашим

  • Сверьте мощность и напряжение: 7500 Вт (7,5 кВт) на 380 В. Подключение только треугольником, без нулевого проводника.
  • Длина нагревателей: 330 мм вместе с резьбой. Измерьте от конца резьбы до противоположного торца блока.
  • Резьбовое крепление: латунная резьба 2 дюйма (58 мм). Проверьте диаметр и шаг.
  • Наличие трубки под капиллярный термостат: она должна быть в блоке. Сверьте её расположение и диаметр.
  • Конструкция: прямой блок из нержавейки. Клеммные выводы под треугольник. Убедитесь, что у старой детали нет дополнительных элементов (например, рёбер или хомутов).

Что прислать для замены блока ТЭН 7,5 кВт на резьбе 58 мм

  • Фото старого блока ТЭН с трёх сторон: общий вид, крупно резьбу, крупно место выводов.
  • Фото шильдика или маркировки на корпусе оборудования (если есть).
  • Обмеры длины (330 мм) и диаметра резьбы (2 дюйма/58 мм) штангенциркулем.
  • Схему подключения: если заводская, то фото; если нет - нарисуйте от руки, как соединены выводы (треугольник без нуля).
  • Уточните, нужна ли трубка под капилляр и какой у неё диаметр (если отличается от стандартного).

Изготовим блок ТЭН под ваши параметры по образцу или чертежу

Мы делаем по образцу, фото, чертежу. По заказу меняем длину нагревателей, мощность, напряжение, материал резьбы или корпуса под вашу среду. Для этого пришлите старую деталь или её точные замеры.

Блок ТЭН на резьбе: в каком оборудовании

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец с выносным блоком управления и термодатчиком. Также нагреватель используется в блоке ТЭН для твердотопливного котла как врезной резьбовой блок ТЭН, устанавливаемый в штатную бобышку котла или в обвязку. Кроме того, изделие применяется во взрывозащищённом обогревателе термошкафа и блок-бокса КИПиА в качестве секционного нагревателя внутри термошкафа, кожуха или блок-бокса.

Вопросы

Можно ли этот блок подключить на 220 В?

Нет, блок рассчитан только на 380 В (треугольник). Под другое напряжение сделаем по заказу: укажите нужное напряжение и мощность, пришлите фото старой детали.

Подойдёт ли эта резьба для воды с высокой жёсткостью?

Латунная резьба устойчива к воде, но для агрессивных сред можем изготовить резьбу из нержавейки. Пришлите описание среды.

Можно ли укоротить блок, чтобы он влез в меньший бак?

Да, изменим длину нагревателей по вашему образцу. Для этого пришлите чертёж или старую деталь с указанием нужной длины.

Подойдёт ли эта деталь, если у старой было другое количество выводов?

Количество выводов и схему подключения меняем под ваш заказ. Пришлите фото старого блока и схему, как он был подключён.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
