Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

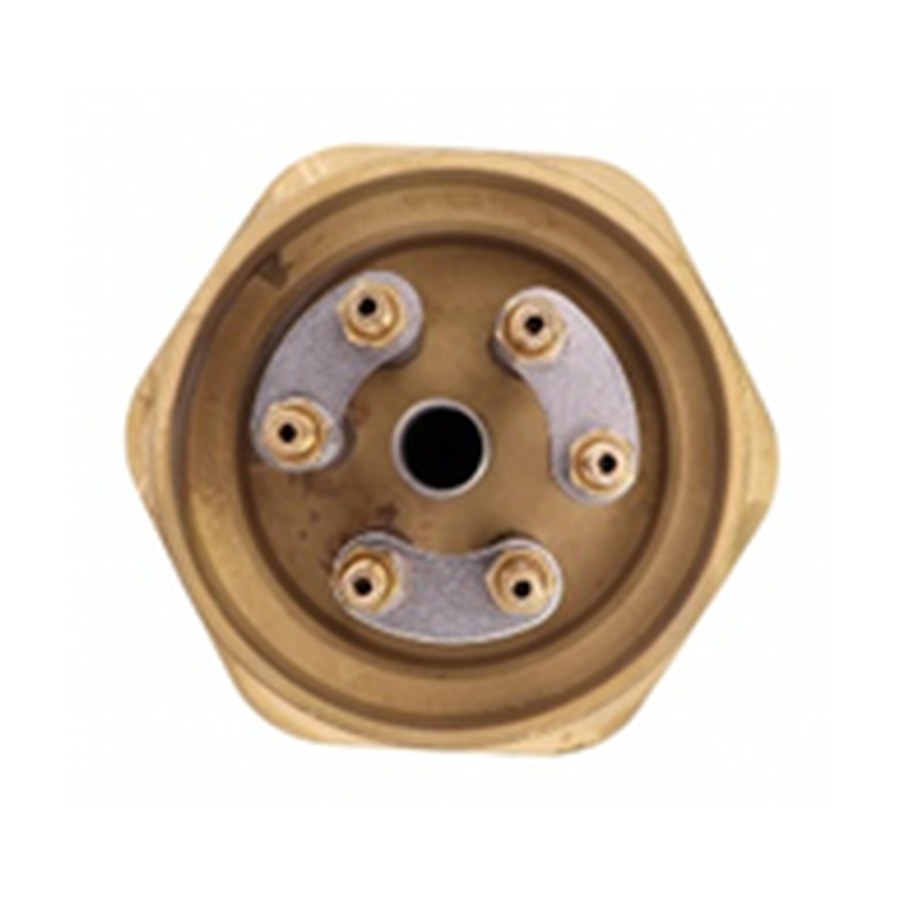

- Сравните форму: прямой блок ТЭН без оребрения, резьбовое крепление 2 дюйма (58 мм) из латуни.
- Проверьте длину: 280 мм вместе с резьбой.
- Убедитесь, что мощность 6 кВт и напряжение 380 В, схема подключения только «треугольником» (без нулевого провода).
- Посмотрите на наличие трубки под капиллярный термостат (терморегулятор).
- Сверьте крепление: резьба 2 дюйма, материал латунь.
Что прислать для этого товара
- Фото старой детали с чётким видом крепления, выводов и общей формы.
- Размеры: длину корпуса, диаметр резьбы, шаг резьбы (если есть сомнения).
- Маркировку на старом ТЭНе или корпусе оборудования.
- Фото места установки с указанием расположения трубки под термостат.
- Если есть чертёж или эскиз с размерами.
Если нужен не точно такой же
Мы делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину, материал корпуса, тип крепления или материал резьбы под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электроводонагреватели и блоки ТЭН для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовое соединение. Также нагреватель используется в твердотопливных котлах в качестве врезного резьбового блока для догрева или ТЭН-вставки, устанавливаемой в штатную бобышку котла или в обвязку.
Вопросы
Можно ли заказать этот блок с другим напряжением, например 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
Подойдёт ли этот ТЭН, если у меня резьба не 2 дюйма, а 1.5 дюйма?
Да, сделаем с другой резьбой. Приложите образец или чертёж с размером крепления.
Можно ли увеличить длину тэнов, чтобы он глубже входил в бак?
Да, сделаем другой длины. Для заказа нужен чертёж или фото с указанием требуемого размера.
Нужен такой же блок, но из стали для воды, а не из нержавейки?
Да, сделаем из другого материала. Пришлите фото старой детали и опишите среду.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
