Блок-ТЭН прямой из нержавейки мощностью 4500 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина тэ, фото из каталога

Блок ТЭН · 4,5 кВт

Блок-ТЭН прямой из нержавейки мощностью 4500 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина тэ

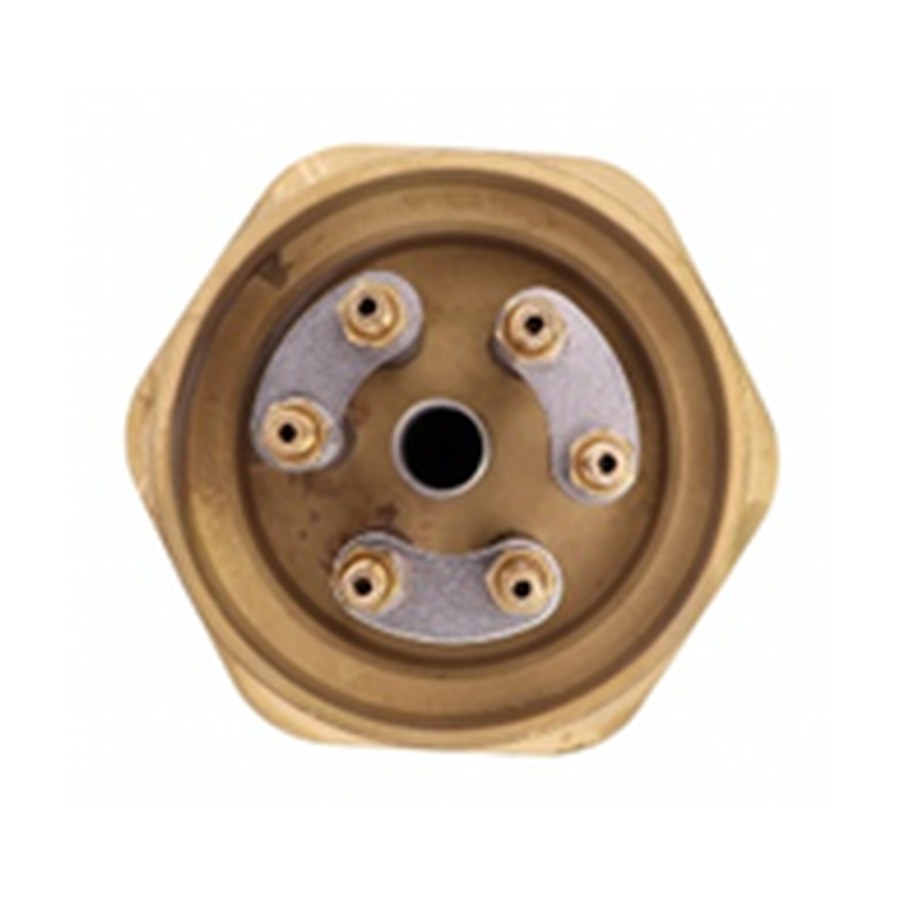

123фланец / резьба · вид сверху
4,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН 4500W 380V треугольник с резьбой 2 дюйма под термостат

  • Убедитесь, что блок ТЭН прямой с резьбовым креплением 2 дюйма (58 мм) из латуни.
  • Длина блока от края резьбы до конца ТЭНов 280 мм.
  • Подключение только треугольником (380 В, три вывода, ноль не используется).
  • Мощность 4,5 кВт, напряжение 380 В.
  • Наличие трубки под капиллярный термостат (терморегулятор).

Проверка резьбы 58мм и длины 280мм для замены блока ТЭН

  • Фото вашей старой детали с трех сторон, чтобы видеть резьбу, выводы и трубку под термостат.
  • Измерьте длину от края резьбы до конца ТЭНов и диаметр резьбы.
  • Укажите мощность и схему подключения (треугольник, 380 В).
  • Если есть чертеж или эскиз с размерами, приложите его.
  • Напишите, для какого оборудования предназначен блок ТЭН.

Заказ блока ТЭН 4500W с изменением мощности или длины под ваш образец

Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину, материал резьбы или корпуса, а также расположение трубки под термостат. Пришлите старую деталь или параметры, которые нужно изменить.

Куда ставят Блок ТЭН на резьбе

Такие нагреватели ставят в промышленные электроводонагреватели и блоки ТЭН для технологических жидкостей, где блок вкручивается в бак или котёл через резьбовое соединение. Также они используются в твердотопливных котлах в качестве врезного резьбового блока для догрева или ТЭН-вставки в штатную бобышку или обвязку.

Вопросы

Можно ли сделать этот блок ТЭН на 220 В?

Да, сделаем под ваше напряжение. Пришлите фото или чертеж и укажите нужную мощность.

Подойдет ли этот блок для среды с агрессивной жидкостью?

Да, изменим материал ТЭНов и резьбы под вашу среду. Приложите описание среды.

Можно ли увеличить длину ТЭНов, не меняя резьбу?

Да, сделаем другую длину. Сообщите нужный размер от резьбы до конца.

У меня резьба 1,5 дюйма, а не 2. Сделаете?

Да, изготовим с вашим креплением. Пришлите образец или чертеж резьбы.
