Блок-ТЭН прямой из нержавейки мощностью 3000 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина тэ, фото из каталога

Блок ТЭН · 3 кВт

Блок-ТЭН прямой из нержавейки мощностью 3000 W / 380V ("треугольник") на резьбе 2" (2 дюйма или 58мм) Длина тэ

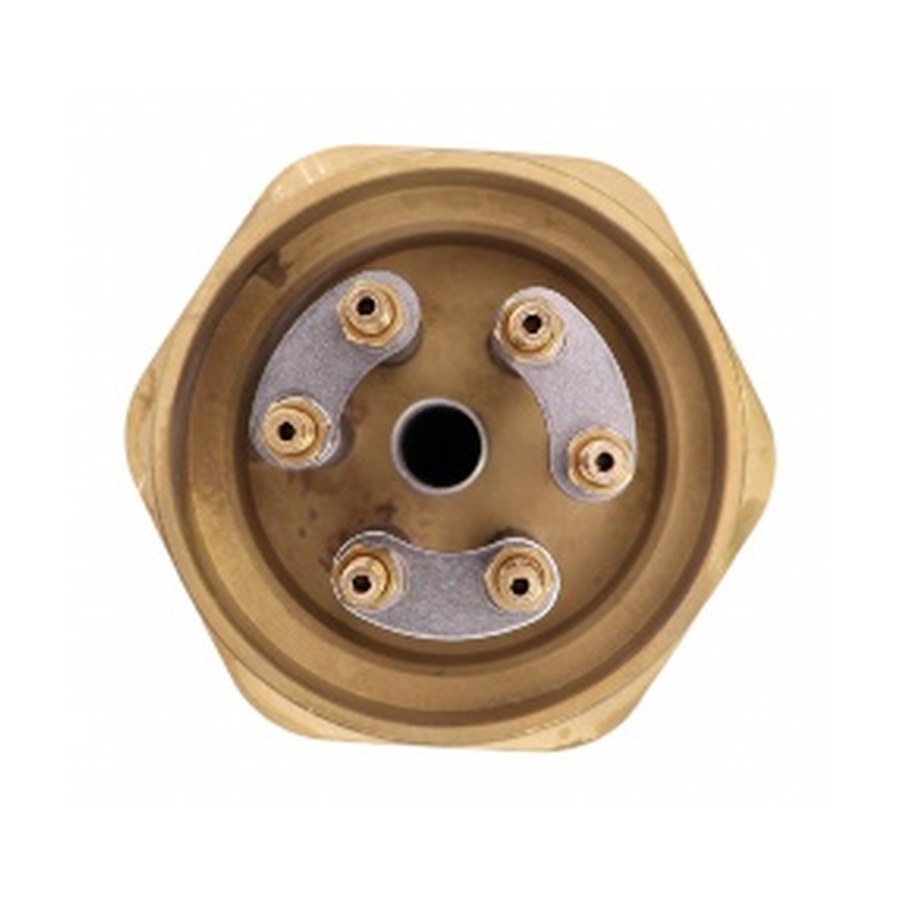

123фланец / резьба · вид сверху
3 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры резьбы 2 дюйма и латуни для блока 3000W 380V

  • Сравните конфигурацию крепления: резьба 2 дюйма (58 мм), материал латунь.
  • Убедитесь, что длина вашего старого блока (включая резьбовую часть) составляет 280 мм.
  • Проверьте мощность 3000 Вт и схему подключения «треугольник» (380 В, без нуля).
  • Уточните наличие трубки под капиллярный термостат - она должна быть в блоке.
  • Осмотрите материал нагревателей: нержавейка, прямые (без ребер).

Заказ копии блока ТЭН с трубкой под капиллярный термостат

  • Приложите фото старого блока с разных сторон, включая резьбу и выводы.
  • Укажите марку и модель оборудования, в которое устанавливалась деталь.
  • Сообщите точную длину (280 мм) и тип резьбы (2 дюйма).
  • Если есть маркировка на корпусе или упаковке - сфотографируйте её.
  • Для подтверждения схемы подключения сделайте фото контактной группы или клемм.

Изменение длины 280 мм или мощности 3000W для треугольника на 58 мм

Делаем по образцу, фото или чертежу. По заказу меняем напряжение, мощность, длину, тип резьбы или материал крепления под вашу среду. Уточните задачу - подберем конфигурацию без лишних доработок.

Где применяют Блок ТЭН на резьбе

Такие нагреватели ставят в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Также они используются в блоке ТЭН для твердотопливного котла в качестве догрева или ТЭН-вставки, устанавливаясь в штатную бобышку котла или в обвязку.

Вопросы

Можно ли подключить этот блок к 220 В?

Нет, блок рассчитан только на схему «треугольник» 380 В. Под 220 В делаем по заказу - пришлите текущие параметры.

У меня резьба 1.5 дюйма, вы сделаете с таким креплением?

Да, сделаем с нужной резьбой. Для заказа приложите фото старого крепления и укажите диаметр.

Нужен блок длиннее 280 мм, это возможно?

Да, меняем длину по вашему чертежу или образцу. Пришлите требуемый размер.

У меня агрессивная среда, вы изготовите из другого материала?

Да, подберем материал корпуса и крепления под вашу среду. Для этого укажите тип жидкости или газовой среды.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
