ТЭН-Миасс

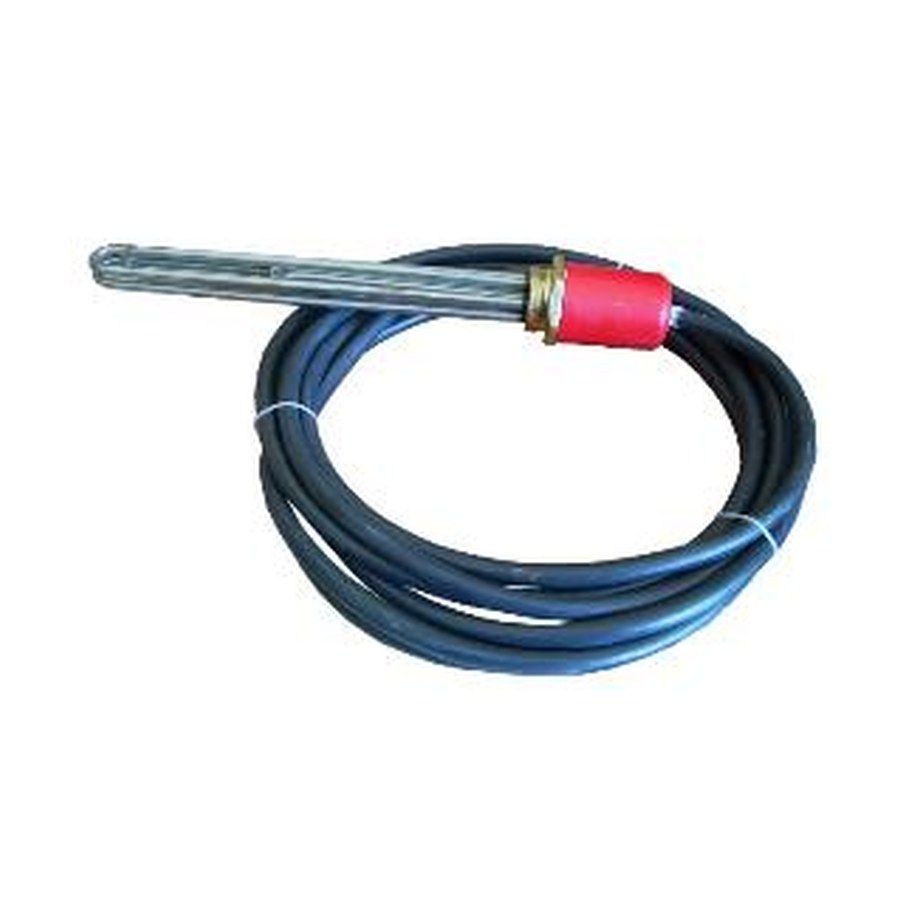

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 15000 W (380 V) на резьбе 1,5" (48мм) L тэна =480мм , с подключенны, фото из каталога

Блок ТЭН · 15 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 15000 W (380 V) на резьбе 1,5" (48мм) L тэна =480мм , с подключенны

123фланец / резьба · вид сверху
15 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим блоком ТЭН

  • Форма и конструкция: прямой блок ТЭН, гладкий, без оребрения.
  • Крепление: резьба 1,5 дюйма (48 мм), гайка латунная.
  • Выводы: подключены провода длиной 100 см, полностью изолированные, влагозащищенные, допускается полное погружение в жидкость.
  • Габариты: длина ТЭН (трубки) 480 мм.
  • Мощность и напряжение: 15000 Вт (15 кВт) на 380 В.

Что прислать для заказа этой детали

  • Фото старого блока ТЭН с разных сторон, чтобы видеть общий вид, крепление и состояние выводов.
  • Чертеж или эскиз с указанием длины ТЭН, диаметра резьбы, расстояния между трубками (если блок из нескольких ТЭН) и расположения выводов.
  • Уточнение: нужна ли полностью изолированная влагозащищенная версия с проводами, как в описании.
  • Если блок устанавливается в конкретное оборудование (например бойлер, емкость), сообщите его тип и объем.
  • Укажите, что хотите получить именно по образцу (фото, чертежу) или с изменениями.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления и материал корпуса (например для агрессивной среды). Для этого пришлите фото старой детали и опишите задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, где блок ТЭН вкручивают в бак или котёл через резьбовой фланец с выносным блоком управления и термодатчиком. Также нагреватель используется в электрокотлах отопления, где блок ТЭН монтируется в корпус котла через резьбовое фланцевое соединение. Кроме того, элемент применяется в промышленных бойлерах ГВС для котельных и ЖКХ, где блок ТЭН с термостатом вкручивается в бак через резьбовой штуцер.

Вопросы

Мне нужно другое напряжение, например 220 В. Вы сделаете?

Да, сделаем. Пришлите фото старого блока и укажите нужное напряжение и мощность.

У меня другая длина ТЭН, не 480 мм. Можно подрезать или изготовить короче?

Да, сделаем по вашей длине. Пришлите чертеж или точный размер с фото.

Резьба не 1,5 дюйма, а другая. Вы можете изменить крепление?

Да, сделаем с вашей резьбой. Пришлите фото крепежной части и укажите диаметр резьбы.

Материал корпуса не подходит для моей жидкости. Можно сделать из другого металла?

Да, сделаем из другого материала под вашу среду. Пришлите фото и опишите условия работы.
