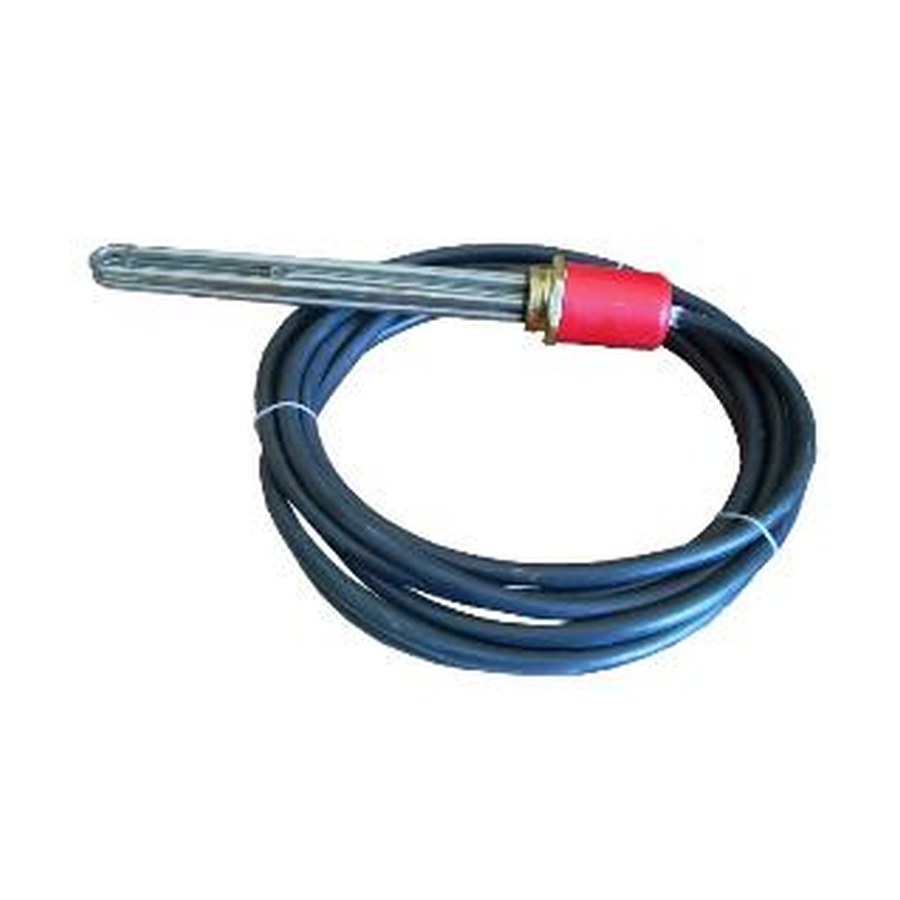

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 12000 W (380 V) на резьбе 1,5" (48мм) L тэна =450мм , с подключенны, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 12000 W (380 V) на резьбе 1,5" (48мм) L тэна =450мм , с подключенны

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН 12000 W 380V гайка 1,5 дюйма на 450 мм

  • Убедитесь, что старый нагреватель прямой, без изгибов, с гладкой трубкой.
  • Проверьте крепление: резьба 1,5 дюйма (48 мм) с латунной гайкой.
  • Сравните длину трубки (L тэна) 450 мм и общую длину с выводами.
  • Уточните мощность 12 кВт и напряжение 380 В (три фазы).
  • Посмотрите, есть ли выводы проводов длиной 100 см, полностью изолированные и водонепроницаемые.

Проверка старого прямого нагревателя без изгибов с гладкой трубкой

  • Фото старого блока ТЭН с торца и сбоку, чтобы видна была форма и расположение выводов.
  • Замер длины трубки (от края до края) и диаметр резьбы (1,5 дюйма).
  • Уточните, нужна ли полная изоляция и водонепроницаемость для погружения в жидкость.
  • Укажите, подключены ли провода напрямую или нужны клеммы.
  • Если есть маркировка на старом нагревателе, сфотографируйте её.
  • Сообщите, для какой ёмкости или оборудования предназначалась деталь.

Фото торца и сбоку блока ТЭН 12000 W для замены

Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение или тип крепления. Материал трубки и изоляции подбираем под вашу среду.

Куда ставят Блок ТЭН на резьбе

Такие нагреватели ставят в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Также они используются в электрокотлах отопления, где блок ТЭН монтируется в корпус котла через резьбовое фланцевое соединение. Кроме того, нагреватели подходят для промышленных электропарогенераторов, где блок ТЭН размещается в рубашке из нержавеющей стали внутри парового бака.

Вопросы

Можно ли сделать этот блок ТЭН на другое напряжение, например 220 В?

Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение.

Подойдёт ли этот нагреватель, если у меня резьба не 1,5 дюйма, а меньше?

Да, сделаем с другим креплением. Для заказа пришлите чертёж или образец вашей резьбы.

Можно ли изменить длину трубки, если нужно 500 мм вместо 450 мм?

Да, сделаем нужную длину. Приложите фото старой детали и точный размер.

Подойдёт ли этот блок для агрессивной жидкости, например кислоты?

Да, сделаем из материала, стойкого к вашей среде. Для уточнения пришлите описание жидкости или образец.
