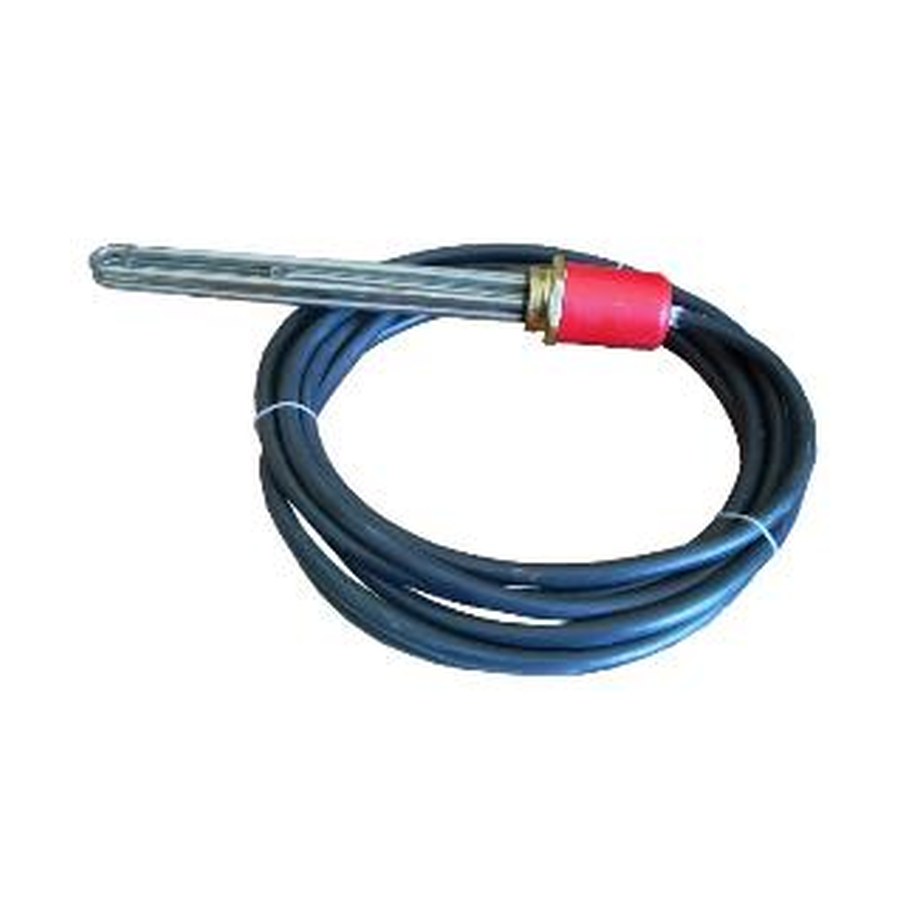

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 9000 W (380 V) на резьбе 1,5" (48мм) L тэна = 400мм , с подключенны, фото из каталога

Блок ТЭН · 9 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 9000 W (380 V) на резьбе 1,5" (48мм) L тэна = 400мм , с подключенны

123фланец / резьба · вид сверху
9 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Размеры ТЭН 400 мм на резьбе 1,5 дюйма для сверки

  • Сравните длину ТЭН (без выводов и резьбы) со своей деталью: указано 400 мм.
  • Проверьте диаметр резьбы: 1,5 дюйма (48 мм), шаг и форму резьбы должны совпадать.
  • Убедитесь в типе крепления: гайка латунная, резьбовое соединение под установку в стенку ёмкости.
  • Посмотрите на выводы: зачищенные провода длиной 100 см, полностью изолированные от корпуса.
  • Сверьте мощность и напряжение: 9000 Вт (9 кВт) при 380 В, три фазы.

Образец для изготовления блока ТЭН 9000 W 380V

  • Фото старой детали с линейкой или штангенциркулем рядом, чтобы видна была вся геометрия.
  • Замеры длины ТЭН, диаметра резьбы и расстояния от резьбы до конца трубки.
  • Укажите, есть ли на старой детали маркировка мощности и напряжения, и приложите её чёткое фото.
  • Если деталь не снята, сфотографируйте место установки и присоединение проводов.

Изменение длины, мощности или напряжения блока ТЭН 9000 W

Делаем по образцу, фото или чертежу. По заказу меняем длину ТЭН, мощность, напряжение, длину проводов или материал корпуса (нержавейка, сталь) под вашу среду и условия работы.

Применение: Блок ТЭН на резьбе

Такие нагреватели ставят в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, а также в электрокотлах отопления и промышленных бойлерах ГВС для котельных и ЖКХ.

Вопросы

Можно ли заказать такой блок на 220 В, а не на 380 В?

Да, сделаем под другое напряжение. Для расчёта пришлите фото старой детали и укажите нужные вольты.

Подойдёт ли эта резьба, если у меня в ёмкости отверстие 1,5 дюйма, но с другим шагом?

Сделаем с той же резьбой, что и у вашего образца. Пришлите замер шага резьбы или фото старого ТЭН с резьбовой частью.

Мне нужна длина не 400, а 500 мм. Это возможно?

Да, изменим длину ТЭН. Пришлите нужный размер и фото места установки, чтобы мы сделали без зазоров.

Нагреватель будет работать в щелочной среде. Сделаете из другого материала?

Да, под вашу среду заменим материал корпуса на подходящий. Приложите к заказу описание среды и фото старой детали.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
