ТЭН-Миасс

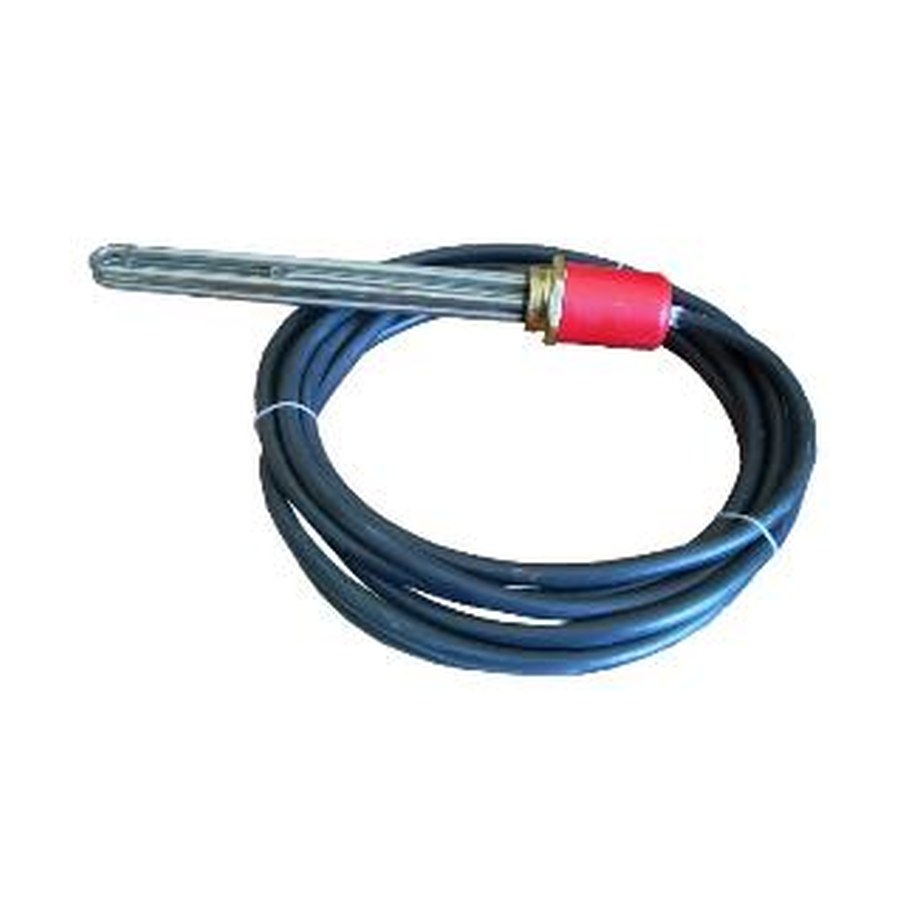

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 7500 W (380 V) на резьбе 1,5" (48мм) L тэна = 320мм , с подключенны, фото из каталога

Блок ТЭН · 7,5 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 7500 W (380 V) на резьбе 1,5" (48мм) L тэна = 320мм , с подключенны

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН прямой 1,5 дюйма с латунной гайкой для проверки посадки

  • Форма и крепление: прямой блок ТЭН с резьбой 1,5 дюйма (48 мм) и латунной гайкой. Убедитесь, что старая деталь имеет такой же тип крепления.
  • Длина трубки: 320 мм. Измерьте длину нагревательной части вашего образца.
  • Мощность и напряжение: 7500 Вт (7,5 кВт) при 380 В. Сверьте с маркировкой или паспортом старого ТЭН.
  • Выводы: подключены провода длиной 100 см (1 метр). Проверьте, какие выводы у вашей детали и есть ли необходимость в готовых проводах.
  • Класс защиты: полностью изолированный, водонепроницаемый, влагозащищенный. Допускается полное погружение в жидкость. Уточните, требуется ли такая степень герметизации для вашей задачи.

Фото старого блока ТЭН с резьбой 48 мм и подключёнными проводами

  • Чёткое фото старого блока ТЭН сбоку и со стороны крепления (резьба, гайка).
  • Размеры: общая длина, длина трубки, шаг резьбы (если нестандартный), диаметр резьбы.
  • Указать тип выводов: если нужны не провода, а шпильки или клеммы, сообщите это.
  • Сообщить, в какую среду будет погружаться нагреватель (вода, масло, слабый раствор кислоты и т.п.) для проверки материала.
  • Если есть чертёж или эскиз с размерами, приложите его. Делаем по образцу, фото, чертежу.

Изменение длины 320 мм и мощности 7500W 380V под ваши параметры

По заказу меняем напряжение, мощность, длину трубки, тип выводов (клеммы, шпильки, провода другой длины). Также можем изменить материал корпуса под более агрессивную среду. Для этого отправьте фото, эскиз или чертёж с желаемыми параметрами.

Применение: Блок ТЭН на резьбе

Такие нагреватели ставят в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, где блок ТЭН вкручивают в бак или котёл через резьбовой фланец. Также их используют в электрокотлах отопления, где нагреватель монтируется в корпус котла через резьбовое фланцевое соединение, и в промышленных бойлерах ГВС для котельных и ЖКХ, где блок ТЭН с термостатом вкручивают в бак через резьбовой штуцер.

Вопросы

Можно ли сделать этот блок ТЭН на напряжение 220 В?

Да, сделаем. Для этого укажите требуемую мощность и напряжение при заказе, а также приложите фото старой детали.

Подойдёт ли этот нагреватель для масла?

Да, сделаем с герметизацией под масло. Уточните при заказе рабочую температуру и тип масла.

Можно ли изменить длину трубки?

Да, сделаем другую длину. Пришлите нужный размер и фото образца.

Есть ли возможность сделать резьбу 2 дюйма вместо 1,5?

Да, сделаем с другим креплением. Укажите диаметр и шаг резьбы в заказе.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
