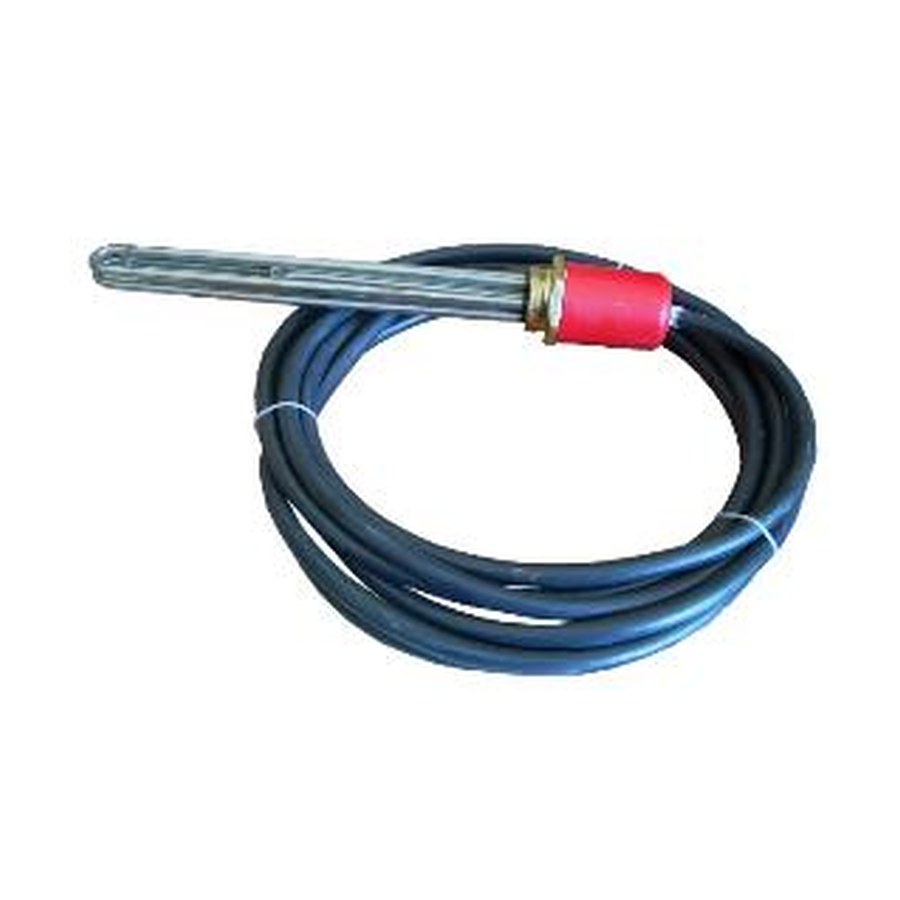

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 4500 W (380 V) на резьбе 1,5" (48мм) L тэна = 270мм , с подключенны, фото из каталога

Блок ТЭН · 4,5 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 4500 W (380 V) на резьбе 1,5" (48мм) L тэна = 270мм , с подключенны

123фланец / резьба · вид сверху
4,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка с вашей деталью

  • Тип и форма: прямой блок ТЭН без оребрения, полностью гладкий корпус.
  • Крепление: резьба 1,5 дюйма (48 мм) с латунной гайкой.
  • Длина ТЭН: 270 мм (от края корпуса до края без учёта резьбы и гайки).
  • Выводы: присоединены провода длиной 100 см, изоляция водонепроницаемая, влагозащищённая, допускается полное погружение в жидкость.
  • Мощность и напряжение: 4,5 кВт, 380 В.

Данные для запуска в производство

Пришлите фото старой детали с линейкой или штангенциркулем рядом для подтверждения длины 270 мм и диаметра резьбы. Укажите тип жидкости (вода, масло, слабый щелочной раствор), если среда агрессивнее обычной. Для точного повторения достаточно образца или чертежа с размерами. Если ТЭН устанавливается в ёмкость с патрубком, приложите фото посадочного места. Делаем по образцу, фото, чертежу.

Изменение под вашу задачу

По заказу меняем длину, мощность, напряжение, материал корпуса, тип и длину проводов, резьбу крепления. Для этого достаточно прислать старую деталь или её фотографии с замерами и указать требуемые параметры.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, а также в электрокотлах отопления и промышленных бойлерах ГВС для котельных и ЖКХ.

Вопросы

Можно ли заказать этот блок на 220 В?

Да, сделаем на любое напряжение. Для этого укажите нужное напряжение при заказе или приложите фото старой детали с маркировкой.

Подойдёт ли он для ёмкости с диаметром резьбового отверстия 48 мм?

Да, резьба 1,5 дюйма (48 мм) стандартная. Если требуется другая резьба, меняем под ваш патрубок.

Можно ли заменить латунную гайку на стальную?

Да, по заказу меняем материал гайки на нержавеющую сталь или другой металл. Для этого укажите среду, в которой будет работать нагреватель.

Нужен ТЭН длиннее 270 мм, с проводами без изоляции (под клеммную коробку). Сделаете?

Да, сделаем любую длину и выводы без изоляции. Пришлите чертёж или старую деталь с замерами.
