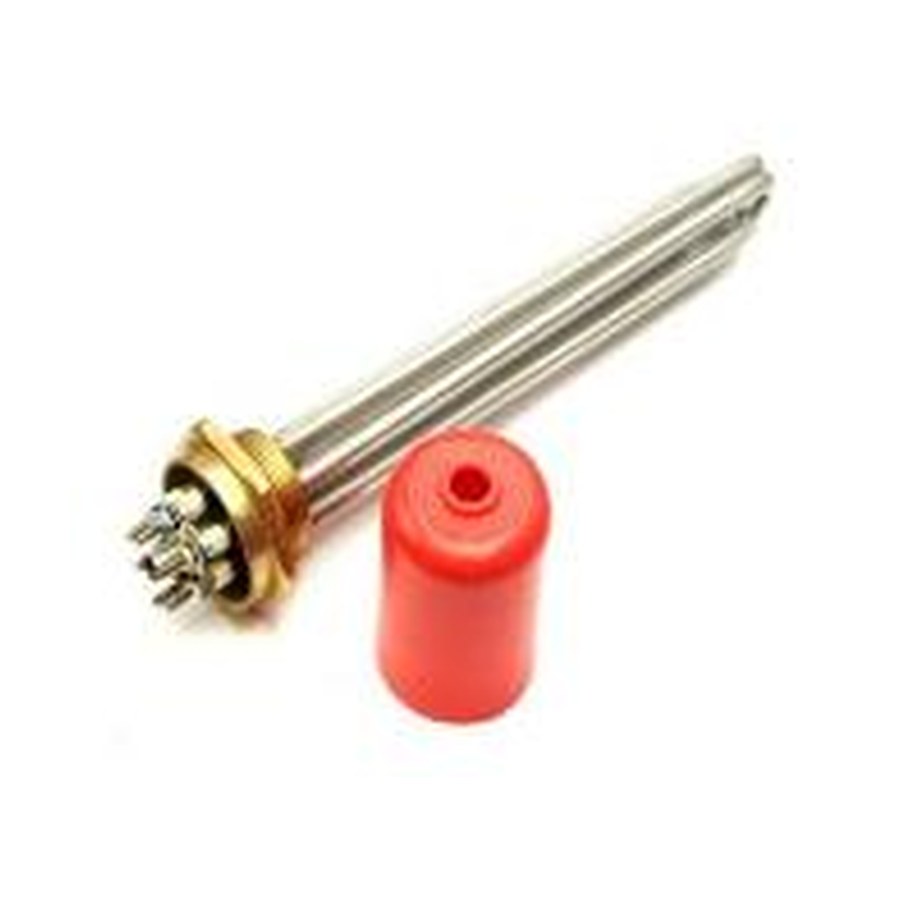

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 12000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 600мм, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 12000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 600мм

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для проверки

  • Мощность 12 кВт, напряжение 380 В (подключение к трём фазам)
  • Длина ТЭН (трубки) 600 мм, измерьте от корпуса до конца нагревателя
  • Крепеж: резьба 1,5 дюйма (48 мм), гайка латунная
  • Материал оболочки: нержавеющая сталь (блок прямой, без рёбер)
  • Выводы: тип и количество контактов под вашу схему (уточните по образцу)

Что прислать для изготовления

  • Фото старого блока с линейкой или штангенциркулем рядом
  • Схему подключения или фото клеммной части с маркировкой проводов
  • Размеры: общую длину, резьбу, диаметр и шаг резьбы гайки
  • Указать мощность и напряжение, если они отличаются от стандартных 12 кВт / 380 В
  • Если есть чертёж или эскиз с размерами - приложите

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем мощность, рабочее напряжение, длину трубки, материал оболочки и тип крепления. Пришлите старую деталь или её размеры - изготовим под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также их используют в ваннах длительной пастеризации молока: нагреватель устанавливается в водяной рубашке ванны и нагревает воду, которая через стенку передаёт тепло продукту.

Вопросы

Можно ли сделать этот блок на 220 В, а не на 380 В?

Да, сделаем. Пришлите старый образец и укажите нужное напряжение и мощность.

Подойдет ли этот блок, если у меня крепление не на резьбе, а фланец?

Да, сделаем с фланцем вместо резьбы. Пришлите фото и размеры вашего крепления.

Можно ли увеличить длину ТЭН до 800 мм?

Да, сделаем другую длину. Укажите точный размер от корпуса до конца трубки.

Подойдет ли этот блок для агрессивной среды (кислота, щёлочь)?

Да, сделаем из другого материала. Сообщите тип среды и приложите фото старого блока.
