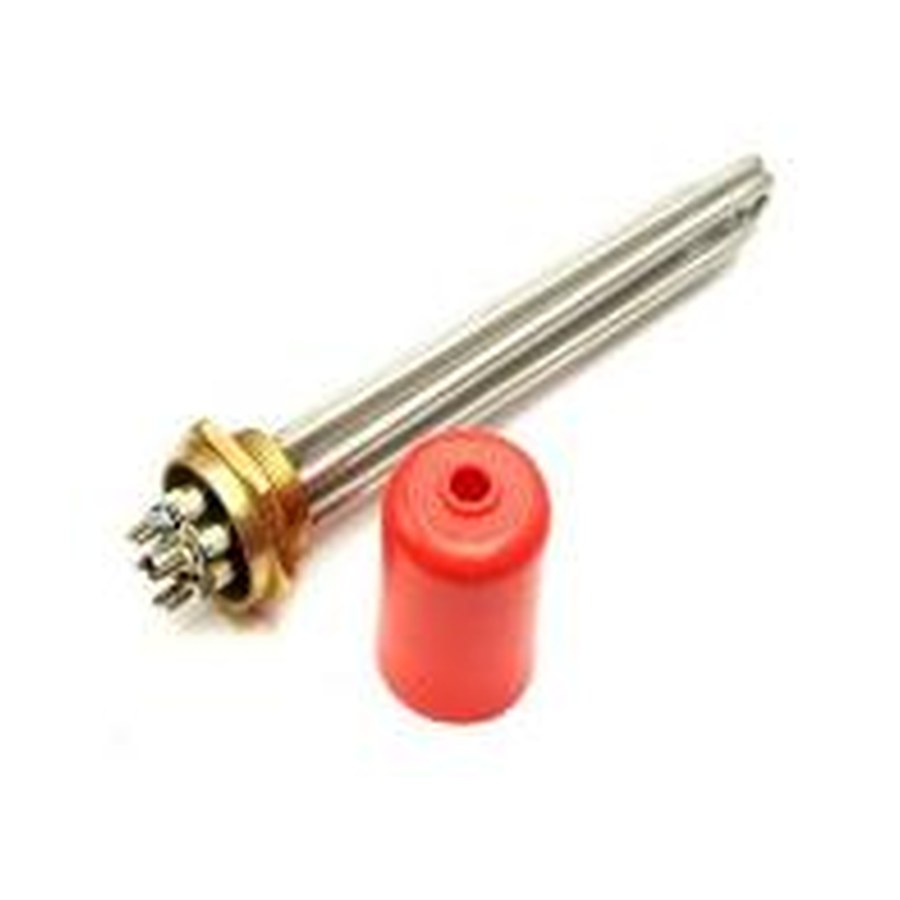

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 12000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 450мм, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 12000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 450мм

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН прямой нержавейка 12 кВт 220/380 В на резьбе 1,5 дюйма

  • Форма и тип крепления: блок прямой, без оребрения, крепление на резьбу 1,5" (48 мм). Проверьте, совпадает ли посадочная резьба вашего оборудования.
  • Материал корпуса и гайки: ТЭН из нержавеющей стали, гайка латунная. Убедитесь, что материал подходит для вашей рабочей среды.
  • Длина и установочный размер: длина ТЭНа 450 мм. Сверьте с глубиной погружения или размером старой детали.
  • Мощность и схема подключения: 12000 Вт (12 кВт) при напряжении 380 В. Проверьте, поддерживает ли ваша сеть и автоматика такую нагрузку.
  • Выводы и тип контактов: токоведущие шпильки. Уточните количество и расположение выводов на старой детали (обычно 3 или 4 контакта для 380 В).

Требования для точной копии блока ТЭН 12000 Вт с латунной гайкой

  • Фото старого блока ТЭН с разных сторон (общий вид, место крепления, выводы).
  • Чёткий чертёж или эскиз с указанием длины, диаметра резьбы, расстояния между шпильками.
  • Маркировку на старой детали (если есть) или данные о мощности и напряжении с шильдика оборудования.
  • Тип оборудования, в которое устанавливается нагреватель (например, электрокотел, бойлер, проточный водонагреватель).
  • Фото места установки (патрубок, фланец, резьбовое гнездо) для проверки взаимозаменяемости.

Изготовление блока ТЭН 450 мм под ваши параметры

Делаем по образцу, фото или чертежу. По заказу меняем длину ТЭНа, материал корпуса (нержавейка, медь, сталь), схему подключения (220 В или 380 В) и мощность в разумных пределах. Крепление и тип гайки также корректируются под ваше оборудование.

Где применяют Блок ТЭН на резьбе

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где используются в качестве врезного резьбового блока в штатную бобышку котла или в обвязку. Также их устанавливают в промышленные электрокотлы отопления, где они размещаются в герметичной оболочке внутри корпуса котла. Кроме того, нагреватели применяют в ваннах длительной пастеризации молока, где они монтируются в водяной рубашке ванны для нагрева воды, передающей тепло продукту.

Вопросы

Подойдет ли этот блок для сети 220 В?

Нет, блок рассчитан на 380 В. Под заказ сделаем блок на 220 В с нужной мощностью, для этого пришлите фото старой детали и укажите желаемую мощность.

Можно ли заменить латунную гайку на стальную?

Да, по заказу изменим материал гайки. Приложите к заказу пометку о требуемом материале.

Если длина 450 мм не входит в мой бак, вы делаете короче?

Да, сделаем блок с другой длиной ТЭНа. Для этого пришлите чертёж или точный размер от старой детали.

У меня три вывода, а у этого блока их четыре. Что делать?

По заказу изготовим блок с тремя выводами под вашу схему. Приложите фото контактной группы старого ТЭНа.
