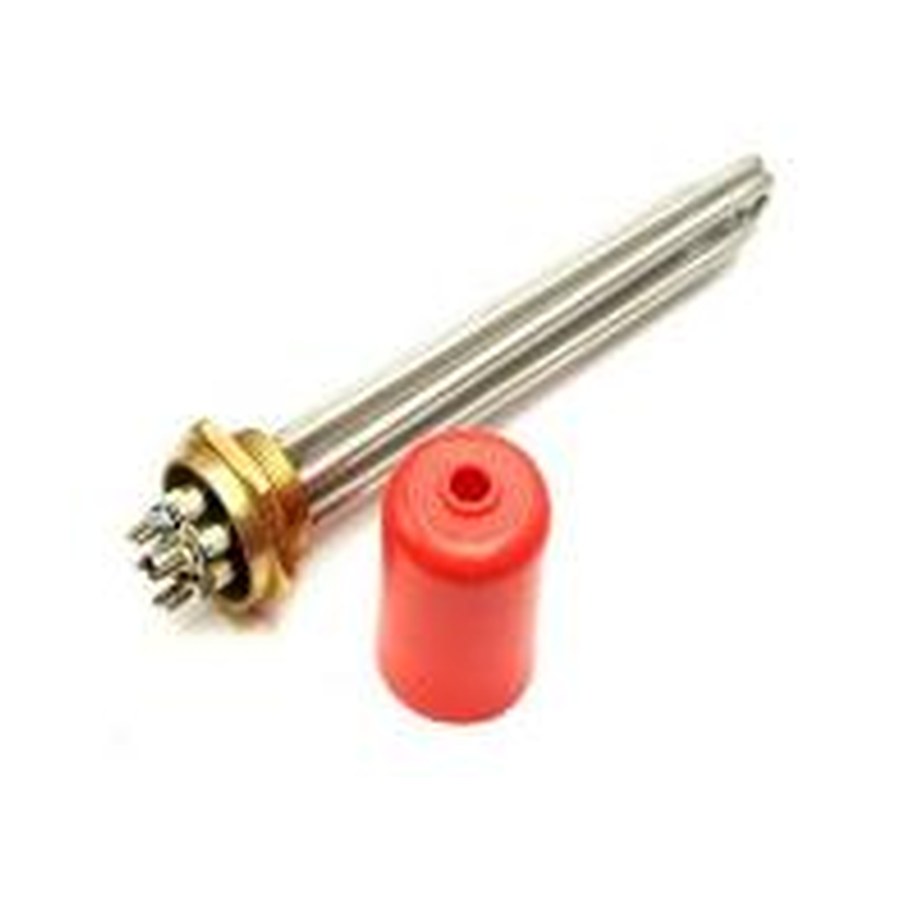

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 10000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 410мм, фото из каталога

Блок ТЭН · 10 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 10000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 410мм

123фланец / резьба · вид сверху
10 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для проверки совместимости

  • Тип и форма: блок ТЭН прямой, гладкий, без оребрения.
  • Крепление: резьба 1,5 дюйма (48 мм), гайка латунная.
  • Мощность: 10 кВт (10000 W), напряжение 380 В (подключение 220/380 V).
  • Длина ТЭН (трубки): 410 мм (от основания до конца).
  • Выводы: стандартные шпильки или клеммы (уточняется по образцу).

Что прислать для изготовления по вашему образцу

  • Фото старого блока ТЭН с двух сторон (вид на резьбу, выводы, общая длина).
  • Замер длины трубки (410 мм) и диаметра резьбы (1,5 дюйма / 48 мм).
  • Указать количество выводов и их расположение.
  • Если есть маркировка на старой детали или её остатки.
  • Сообщить, для какого оборудования (тип, модель, среда нагрева).

Возможные изменения под вашу задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления (резьба, фланец) и материал оболочки (нержавейка, углеродистая сталь). Для изменения конструкции пришлите эскиз с нужными размерами.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они используются в качестве догрева или ТЭН-вставки. Нагреватель монтируется в штатную бобышку котла или в обвязку. Также нагреватели применяются в промышленных электрокотлах отопления, где устанавливаются в герметичной оболочке внутри корпуса котла.

Вопросы

Можно ли сделать этот блок ТЭН на напряжение 220 В?

Да, сделаем. Пришлите фото старого нагревателя и укажите требуемое напряжение и мощность.

Подойдет ли он для замены, если у меня длина трубки 400 мм, а не 410?

Да, изменим длину под ваш размер. Для этого приложите чертеж или точный замер.

Можно ли заменить материал гайки или корпуса для работы в агрессивной среде?

Да, сделаем из другого материала (например, нержавейка вместо латуни). Уточните среду нагрева и пришлите фото старой детали.

Возможно ли увеличить мощность при той же длине и резьбе?

Да, сделаем. Сообщите нужную мощность и напряжение, а также пришлите эскиз или образец.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
