Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Основные параметры для проверки соответствия

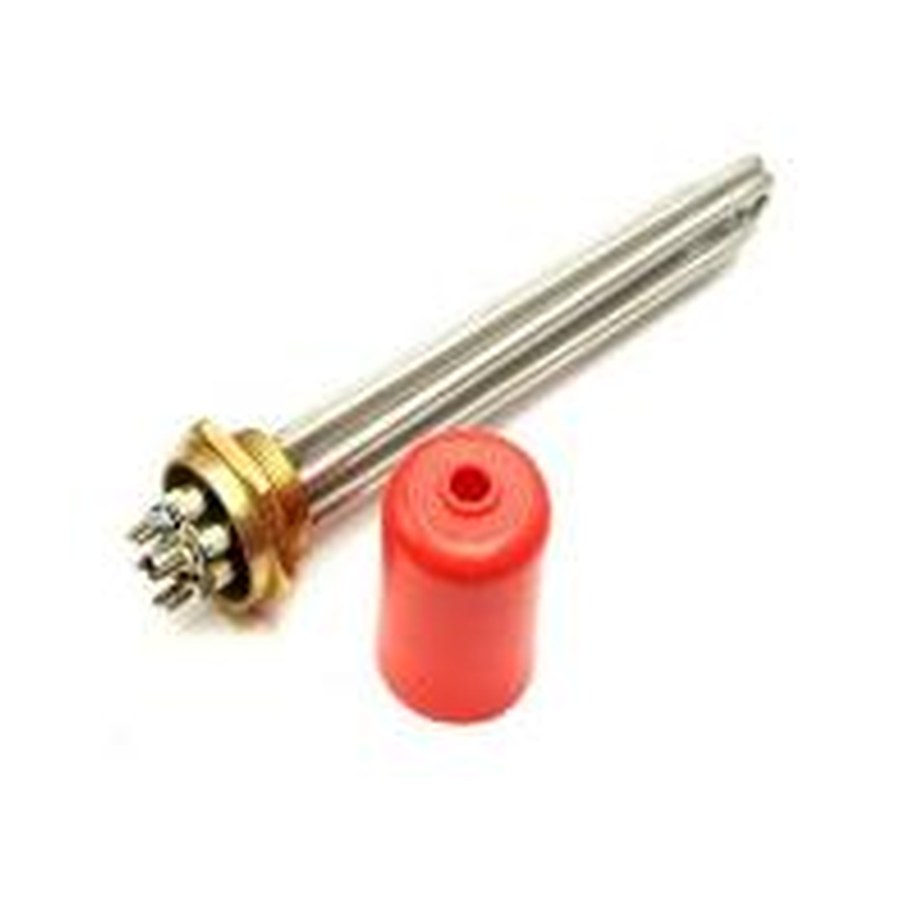

- Сравните общую длину ТЭН (L = 410 мм) с вашей старой деталью.
- Убедитесь, что резьба крепления 1,5 дюйма (48 мм) совпадает с посадочным местом.
- Проверьте тип контактов: для данного блока используется гайка латунная, прямой вывод.
- Мощность 9 кВт и напряжение 380 В должны соответствовать вашей схеме подключения.
- Материал оболочки - нержавеющая сталь, подходит для агрессивных сред.
Что нужно отправить для изготовления копии
- Фото старого блока ТЭН с указанием общей длины и расстояния между крепежом.
- Чертеж с размерами резьбы, диаметра корпуса и расположения выводов.
- Модель оборудования, в котором используется нагреватель (например модель котла или бойлера).
- Уточните, какая среда будет контактировать с ТЭН (вода, масло, раствор).
- Если требуется изменить мощность или напряжение, укажите новые параметры.
Как изменить деталь под свою задачу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину ТЭН, мощность, напряжение, тип крепления (резьба, фланец) или материал оболочки (нержавейка, медь, сталь). Для этого пришлите исходные данные и желаемые изменения.
В каком оборудовании стоят такие нагреватели
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где используются в качестве врезного резьбового элемента в штатную бобышку котла или в обвязку. Также они применяются в промышленных электрокотлах отопления внутри герметичной оболочки корпуса. В ваннах длительной пастеризации молока нагреватель устанавливается в водяную рубашку для нагрева воды, передающей тепло продукту через стенку.
Вопросы
Можно ли сделать этот блок ТЭН на напряжение 220 В?
Да, сделаем. Пришлите нужную мощность и способ подключения (звезда или треугольник).
Подойдёт ли эта деталь, если у меня крепление не на резьбе, а под фланец?
Да, сделаем с фланцем по вашему чертежу или образцу.
Возможно ли изменить длину ТЭН, если 410 мм не входит в мой бак?
Да, сделаем другую длину. Пришлите точный размер от места крепления до дна ёмкости.
Можно ли заменить нержавейку на другой металл для агрессивной среды?
Да, сделаем из меди или стали по вашему заказу. Уточните тип среды и температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
