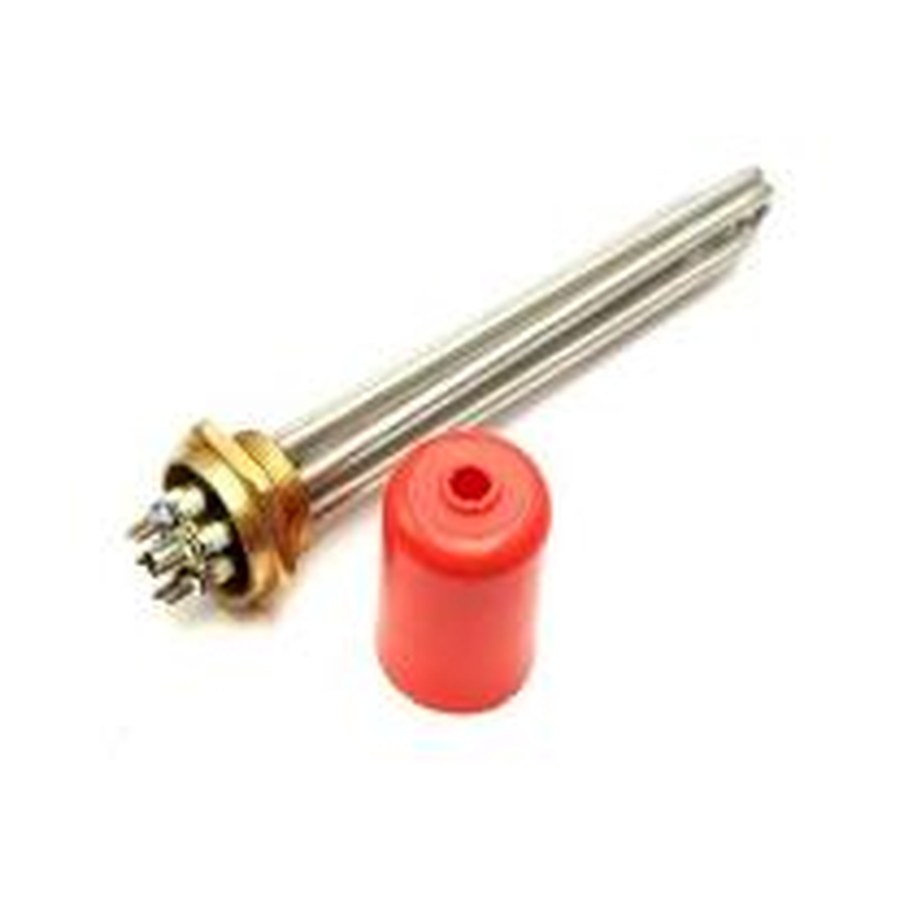

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 7500 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 310мм, фото из каталога

Блок ТЭН · 7,5 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 7500 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 310мм

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Размеры, резьба и крепление для замены

  • Сравните форму блока: прямой блок ТЭН без изгибов.
  • Проверьте резьбу: 1,5 дюйма (48 мм) для монтажа в отверстие.
  • Материал корпуса: нержавеющая сталь, гайка латунная.
  • Уточните длину ТЭН: 310 мм (без учёта резьбы и выводов).
  • Мощность 7500 Вт (7,5 кВт) под напряжение 380 В (трёхфазное подключение).

Что прислать для изготовления такой же детали

  • Приложите фото старого блока ТЭН с прямым корпусом и резьбой 1,5 дюйма.
  • Укажите длину ТЭН и тип резьбы (1,5", 48 мм).
  • Если есть остатки маркировки или бирка - сфотографируйте вблизи.
  • Для точного повторения достаточно фото и замеров (длина, диаметр резьбы, расстояние между выводами).
  • Если блок устанавливается в конкретное оборудование, назовите его тип и модель.

Если нужен блок с другими параметрами

Делаем по образцу, фото или чертежу. По заказу меняем длину ТЭН, мощность, напряжение или тип резьбы. Также можем изготовить блок с другим материалом корпуса под вашу среду.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они используются в качестве догрева или ТЭН-вставки. Также их устанавливают в промышленные электрокотлы отопления в составе блоков трубчатых электронагревателей внутри герметичной оболочки корпуса. Кроме того, нагреватели применяются в ваннах длительной пастеризации молока, где монтируются в водяную рубашку для нагрева воды, передающей тепло продукту через стенку.

Вопросы

Можно сделать такой же блок, но на 220 В?

Да, сделаем. Пришлите фото старого блока и укажите, какое напряжение нужно.

Подойдёт ли этот блок, если у меня резьба 1,25 дюйма?

Нет, у этой детали резьба 1,5 дюйма. Мы можем изготовить блок с другой резьбой по вашему заказу.

Можно заменить латунную гайку на стальную?

Да, сделаем. Укажите это в заказе и приложите фото или чертёж.

У меня старая деталь длиннее 310 мм. Вы сможете повторить мою длину?

Да, сделаем по вашему образцу. Пришлите фото и точную длину старого ТЭН.
