ТЭН-Миасс

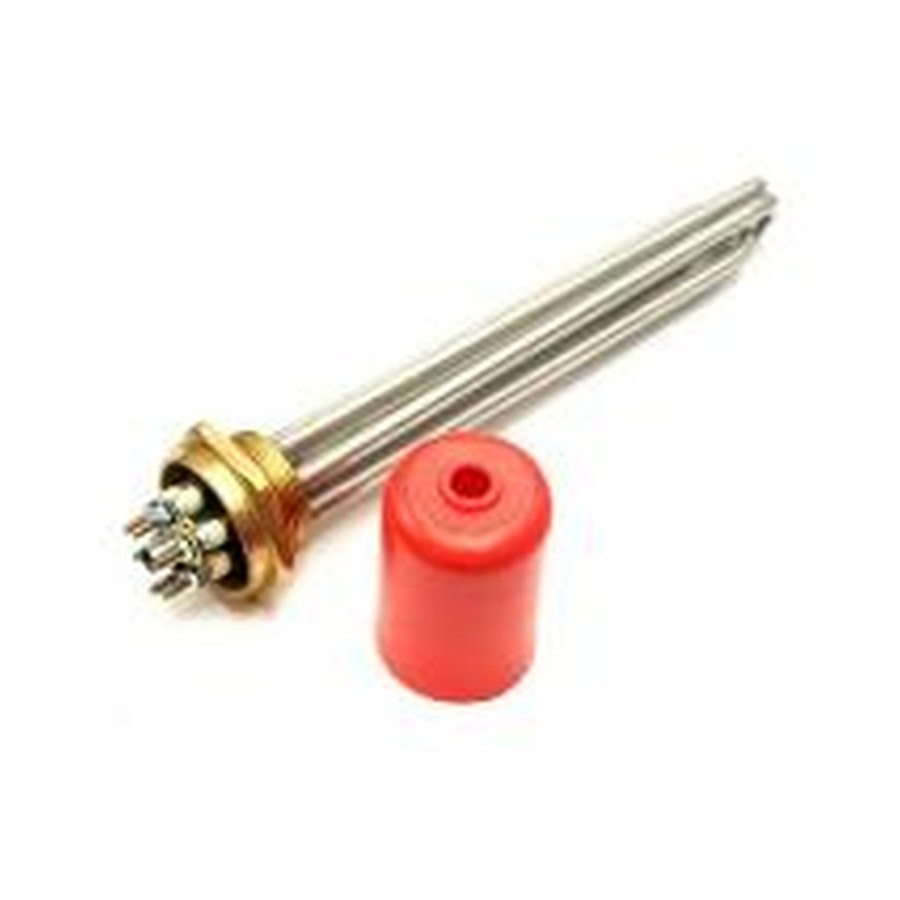

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 6000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 290мм, фото из каталога

Блок ТЭН · 6 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 6000 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 290мм

123фланец / резьба · вид сверху
6 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте параметры с вашей деталью

Проверьте три пункта, чтобы убедиться в совместимости:

  • Форма и крепление: прямой блок, резьба 1,5" (48 мм), гайка латунная. Убедитесь, что ваша деталь имеет такую же резьбу и тип крепления.
  • Длина ТЭН: активная часть L = 290 мм. Измерьте длину трубки вашего нагревателя без учёта резьбы.
  • Мощность и напряжение: 6000 Вт (6 кВт) при напряжении 380 В. Уточните эти значения на маркировке старого блока.

Что прислать для заказа по образцу

Чтобы мы изготовили точную копию, отправьте:

  • Фото старого блока с трёх сторон (общий вид, крепление, выводы).
  • Чёткий снимок маркировки на корпусе, если она сохранилась.
  • Размеры: общая длина, длина активной части (290 мм), шаг и диаметр резьбы (1,5" или 48 мм).
  • Указание мощности (6 кВт) и напряжения (380 В) с вашей детали.
  • Информацию о среде, в которой работал нагреватель (вода, масло, воздух, агрессивная жидкость).

Если нужен блок с другими параметрами

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал оболочки, тип крепления или резьбы. Для этого приложите к заказу ваши требования и фото старой детали.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов (догрев или ТЭН-вставка) и в промышленные электрокотлы отопления (блоки ТЭНБ). В твердотопливном котле нагреватель врезается в штатную бобышку или обвязку для поддержания температуры теплоносителя. В промышленном электрокотле он размещается внутри герметичной оболочки корпуса. Также нагреватель используется в ваннах длительной пастеризации молока, где устанавливается в водяную рубашку и нагревает воду, передающую тепло через стенку продукту.

Вопросы

Можно ли заказать этот блок на напряжение 220 В?

Да, сделаем. Пришлите требуемое напряжение и мощность.

Подойдёт ли резьба 1,5" (48 мм) для моего оборудования?

Если у вашей детали такая же резьба, блок подойдёт. Для другого размера укажите его в заказе.

Выполните блок с длиной, отличной от 290 мм?

Да, сделаем. Укажите нужную длину активной части.

Возможно изготовить блок из другого материала для агрессивной среды?

Да, сделаем. Пришлите описание среды и желаемый материал оболочки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Заказать
