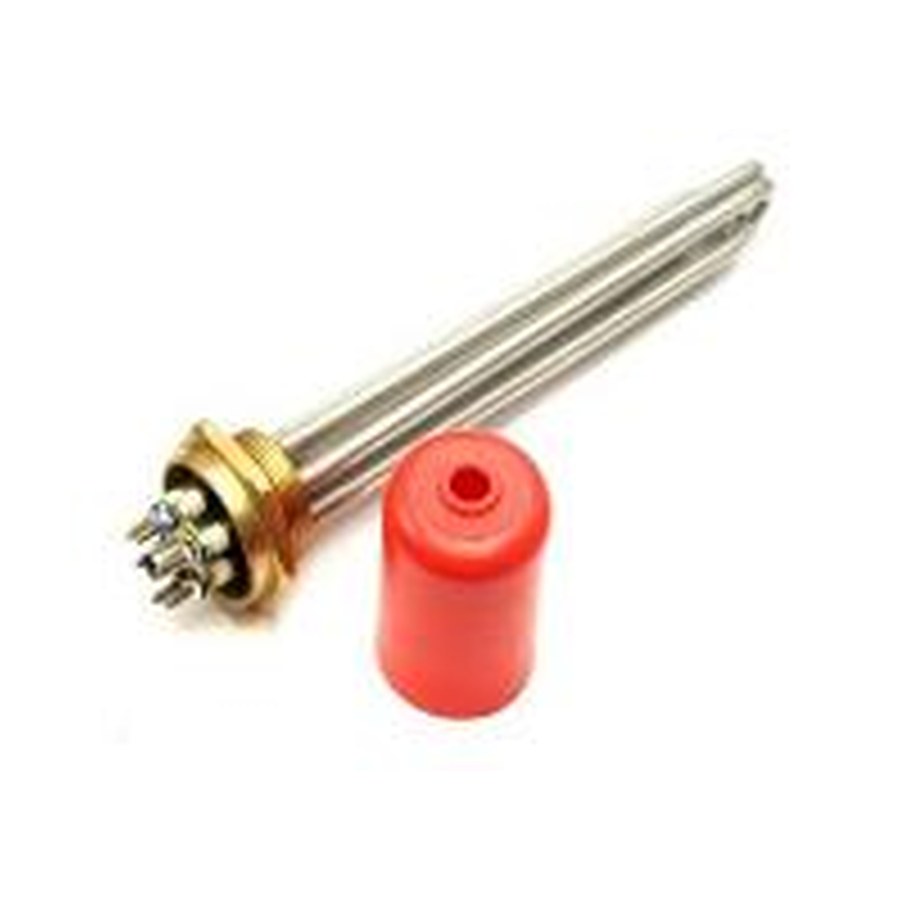

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 4500 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 280мм, фото из каталога

Блок ТЭН · 4,5 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная 4500 W (220/380 V) на резьбе 1,5" (48мм) / L тэна = 280мм

123фланец / резьба · вид сверху
4,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить блок ТЭН 4500W 220/380V на резьбе 1,5 дюйма с вашим

  • Форма и конструкция: прямой блок ТЭН без ребер, плоская монтажная часть.
  • Крепление: наружная резьба 1,5 дюйма (48 мм) с латунной гайкой.
  • Длина трубки (L тэна): 280 мм от края до края.
  • Мощность: 4,5 кВт при напряжении 380 В (подключение на 380 В).
  • Выводы: рассчитаны на напряжение 220/380 В, тип и количество контактов уточните по старой детали.

Что прислать для замены блока ТЭН 280мм с латунной гайкой

  • Фото старого блока ТЭН сбоку и с торца, чтобы видна резьба, гайка и длина.
  • Фото шильда или маркировки на корпусе оборудования, где указана мощность, напряжение и схема подключения.
  • Чертеж или эскиз с размерами (общая длина, расстояние между трубками, если блок многотрубный).
  • Уточнить количество выводов и их расположение (например, три или четыре контакта).
  • Для сложных случаев: фото места установки и ответной резьбы в оборудовании.

Изготовим блок ТЭН под заказ с изменением длины, мощности или напряжения

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления или материал под вашу среду. Также можем изготовить блок с другим количеством трубок или формой монтажной части.

Применение: Блок ТЭН на резьбе

Такие нагреватели ставят в твердотопливные котлы и промышленные электрокотлы отопления. В твердотопливном котле блок ТЭН монтируется в штатную бобышку или в обвязку для догрева теплоносителя. В промышленных электрокотлах блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса.

Вопросы

Можно ли заказать этот блок на 220 В?

Да, сделаем. Пришлите фото старого блока и укажите желаемую мощность.

У меня резьба 2 дюйма, а не 1,5. Вы сделаете?

Да, изменим резьбу и гайку под ваш размер. Приложите чертеж или фото посадочного места.

Нужна длина 300 мм вместо 280. Это возможно?

Да, сделаем с увеличенной длиной. Пришлите точный размер и фото узла установки.

Нагреватель будет работать в агрессивной среде. Нужен другой материал трубки.

Да, изменим материал под вашу среду. Для этого пришлите описание среды и фото старой детали.
