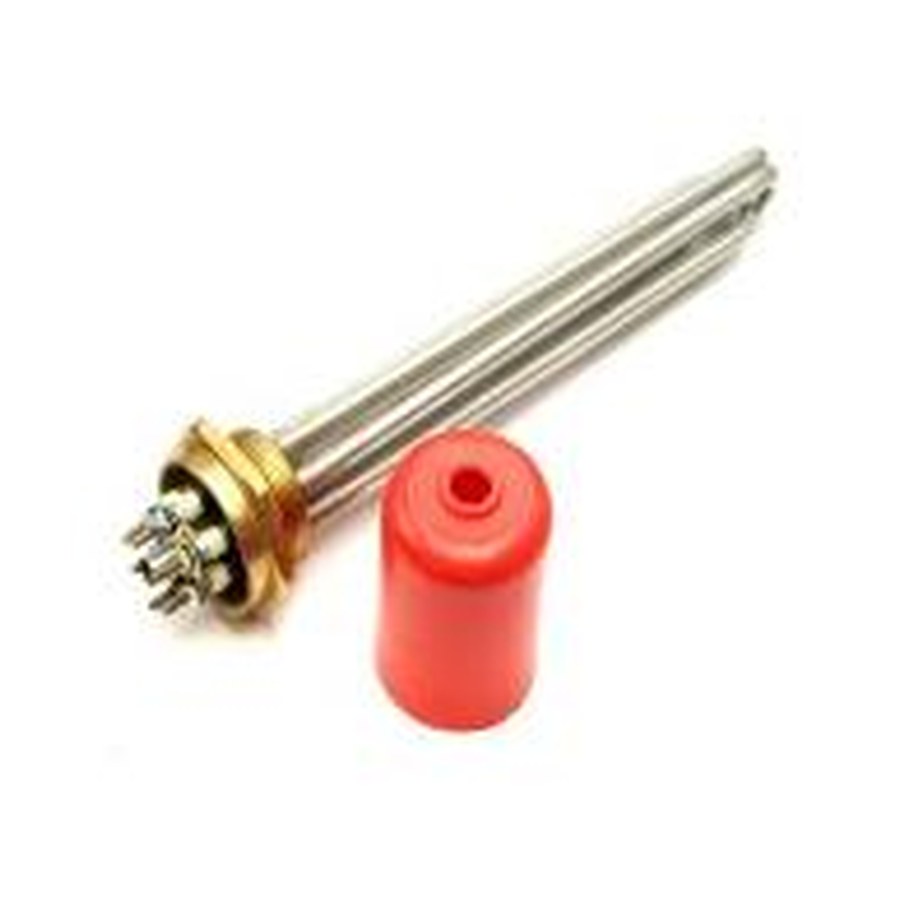

Блок ТЭН прямой 3000 W (220/380 V) на резьбе 1,5" (48мм) из нержавейки / L=290мм, фото из каталога

Блок ТЭН · 3 кВт

Блок ТЭН прямой 3000 W (220/380 V) на резьбе 1,5" (48мм) из нержавейки / L=290мм

123фланец / резьба · вид сверху
3 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры для проверки соответствия

  • Сравните посадочную резьбу. У данного блока резьба 1,5" (48 мм). Убедитесь, что диаметр резьбы вашей детали совпадает.
  • Проверьте общую длину без резьбы. Здесь она 290 мм. Измерьте свою деталь от торца до торца (без учёта штуцера, если он есть).
  • Посмотрите на выводы. У этого ТЭН выводы под винт, расположение и количество контактов должно совпадать с вашим образцом.
  • Сверьте мощность и схему подключения. Мощность 3 кВт, рабочее напряжение 380 В (подключение звездой или треугольником под этот номинал).
  • Оцените материал. Корпус из нержавейки. Если ваша старая деталь тоже из нержавейки и имеет такую же геометрию, этот блок подходит.

Данные для заказа точной копии

  • Пришлите фото вашего блока ТЭН с двух сторон (вид на резьбу и на выводы).
  • Укажите межосевое расстояние между шпильками крепления (если блок не на одной резьбе, а с фланцем, но здесь резьба 1,5").
  • Сообщите длину трубки (без резьбы) и общую длину с резьбой. Сверьте с 290 мм.
  • Уточните количество выводов и схему их расположения (например, три шпильки под треугольник).
  • Если есть маркировка на старой детали, сфотографируйте её или перепишите все символы.

Возможные изменения под вашу задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение выводов, а также материал корпуса, если требуется стойкость к другой среде. Форма крепления (резьба 1,5") остаётся неизменной, если вы не укажете иное в чертеже.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они монтируются в штатную бобышку котла или в обвязку для догрева теплоносителя. Также нагреватели используются в промышленных электрокотлах отопления, где размещаются в герметичной оболочке внутри корпуса. В ваннах длительной пастеризации молока нагреватель устанавливается в водяной рубашке ванны для нагрева воды, передающей тепло продукту.

Вопросы

Можно ли сделать такой же блок, но на напряжение 220 В?

Да, сделаем. Пришлите желаемую мощность под 220 В и фото вашего образца.

У меня похожий ТЭН, но с другой резьбой. Вы сможете повторить под мою резьбу?

Да, сделаем под вашу резьбу. Приложите чертёж или образец резьбовой части.

Нужна другая длина, 350 мм вместо 290 мм. Это возможно?

Да, сделаем нужную длину. Укажите её в заказе и пришлите фото старой детали.

Мне нужен блок из другого металла, не из нержавейки. Вы можете изготовить?

Да, сделаем из другого материала по вашему образцу или чертежу. Приложите данные о среде.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
