Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

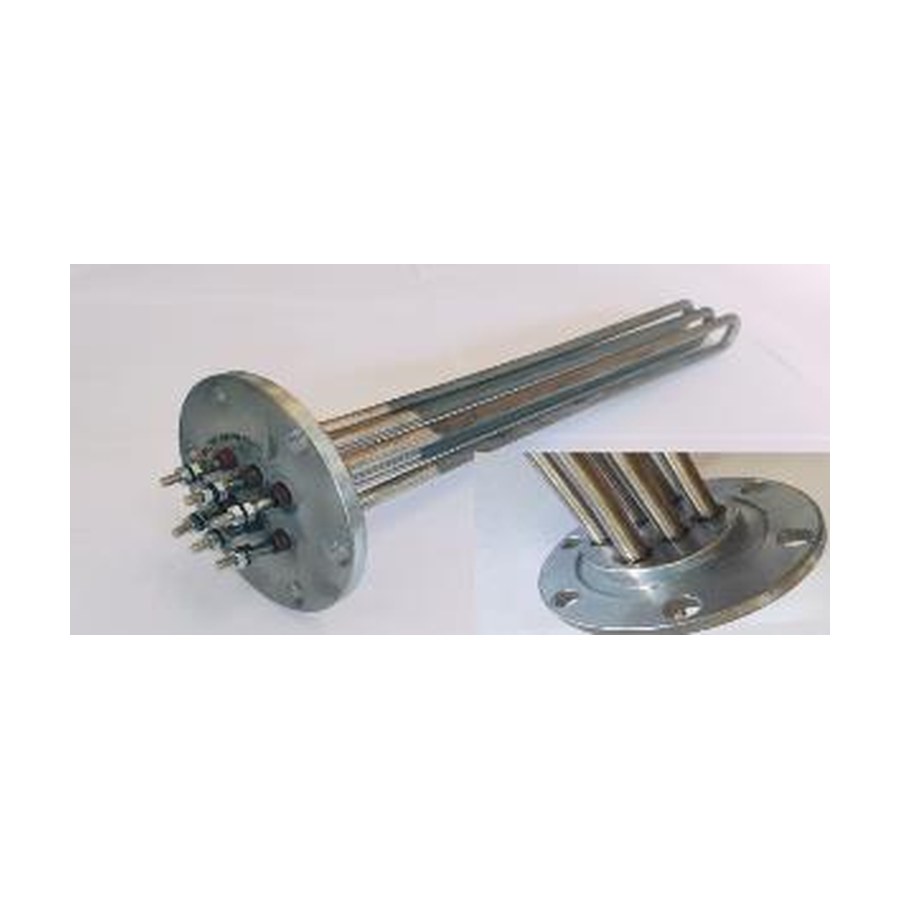

- Сравните общую длину блока ТЭН (450 мм) с вашей старой деталью.
- Проверьте диаметр и тип фланца: круглый толстый фланец 100 мм.
- Убедитесь, что суммарная мощность блока 12 кВт совпадает с вашим оборудованием.
- Посмотрите на форму и расположение выводов: у этого блока они выходят с одной стороны.
- Оцените материал корпуса ТЭН (нержавеющая сталь) и количество нагревательных элементов в блоке.
Что прислать именно для этого товара
- Фото старого блока ТЭН с фланцем (общий вид и крупным планом крепление).
- Фото шильда или маркировки вашего оборудования.
- Замеры: длина блока (L), диаметр фланца, расстояние между крепежными отверстиями.
- Укажите мощность (12 кВт) и количество фаз, если отличается от стандартного.
- Приложите чертёж или эскиз, если форма или расположение выводов нестандартные.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину блока, диаметр фланца, материал корпуса (например, под агрессивную среду), количество и расположение выводов, а также напряжение и мощность в пределах разумного для этого типоразмера.
Где применяют такие нагреватели
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они монтируются в штатную бобышку котла или в обвязку для догрева теплоносителя. Также нагреватели используются в промышленных электрокотлах отопления в качестве блоков трубчатых электронагревателей в герметичной оболочке внутри корпуса. Кроме того, блок ТЭН устанавливается в водяную рубашку ванны длительной пастеризации молока для нагрева воды, передающей тепло продукту через стенку.
Вопросы
У меня блок ТЭН на 380 В, а этот под 220 В. Сделаете под моё напряжение?
Да, сделаем. Пришлите фото старого блока и укажите напряжение.
Можно увеличить длину блока с 450 мм на 500 мм, чтобы подогнать под мой бак?
Да, сделаем по вашему чертежу или образцу с указанием новой длины.
Фланец у меня не круглый, а овальный. Вы можете изготовить блок с другим креплением?
Да, сделаем по вашему образцу или эскизу крепления.
Мне нужен блок ТЭН из нержавейки, но для работы в химической среде. Подойдёт этот материал?
Если среда агрессивнее стандартной, сообщите её тип и температуру - сделаем из подходящей нержавейки по вашему заказу.
