Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

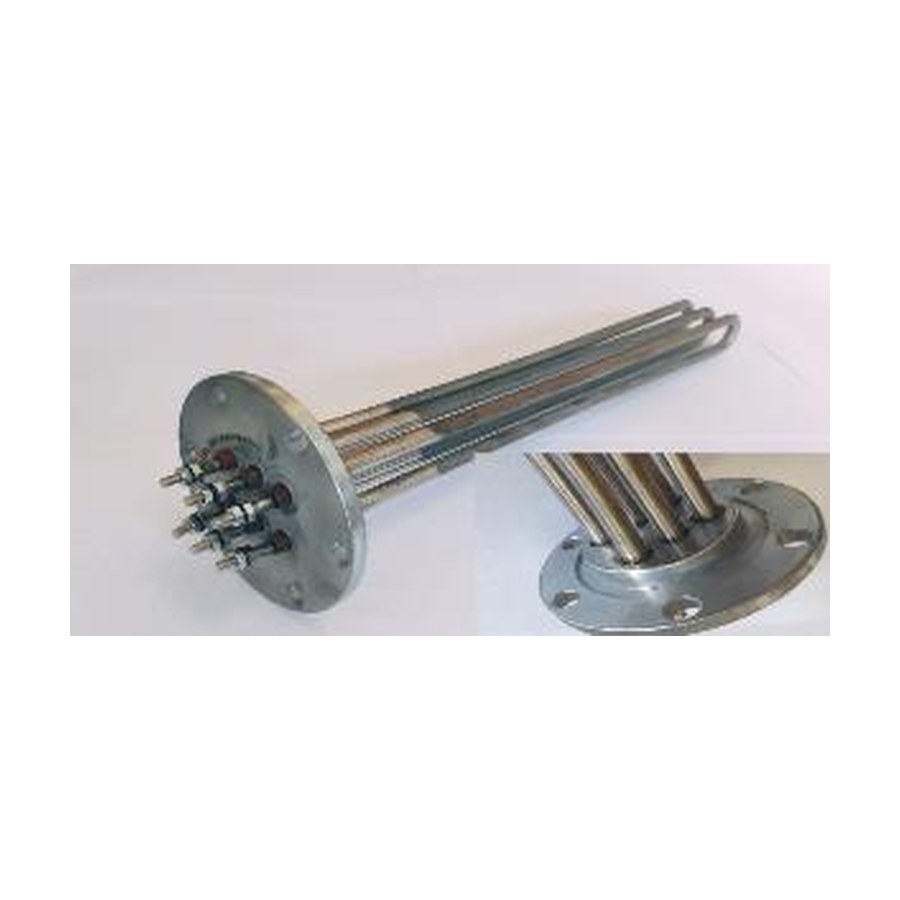

Блок ТЭН 6кВт с фланцем 100 мм из нержавейки
- Сравните посадочный фланец: у этой детали круглый толстый фланец диаметром 100 мм. Убедитесь, что отверстия и межцентровое расстояние совпадают с вашим.
- Проверьте длину трубки: здесь указано L 350 мм. Измерьте свою деталь от плоскости фланца до конца трубки.
- Посмотрите на мощность: 6 кВт. Если ваш блок был на другую мощность, эта деталь не подойдёт без пересчёта.
- Оцените форму и расположение выводов: блок выполнен в конфигурации «САНГАЙ» (круглая гибка трубок). Сравните, как расположены контакты и есть ли у вашей детали такая же геометрия.
- Уточните материал: трубки из нержавейки. Если ваша деталь была из другого металла, уточните среду эксплуатации.
Сверить фланец 100 мм и длину 350 мм с вашим блоком
- Фото старой детали с трёх сторон: вид на фланец, вид на трубки, вид на выводы.
- Чёткий снимок шильдика или маркировки с завода (если сохранилась).
- Размеры: диаметр фланца, межцентровое расстояние отверстий, длина трубки L, диаметр трубки (если есть).
- Схему или эскиз с указанием расстояния от фланца до начала гиба и шага между трубками.
- Фото места установки (например, фланцевого гнезда) и тип оборудования (бойлер, теплообменник, ёмкость).
Заменить длину L 350 мм или мощность 6 кВт по заказу
По заказу меняем длину трубки, мощность, напряжение, а также конфигурацию выводов (например, под клеммную коробку) или материал трубок под агрессивную среду. Делаем по образцу, фото, чертежу - пришлите старую деталь или её замеры, и мы изготовим блок под вашу задачу.
Где ставят блоки ТЭН
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они используются в качестве догрева или ТЭН-вставки. Также их устанавливают в промышленные электрокотлы отопления в составе блоков трубчатых электронагревателей в герметичной оболочке внутри корпуса котла. Кроме того, нагреватели применяются в ваннах длительной пастеризации молока, где работают в водяной рубашке ванны, нагревая воду, которая через стенку передаёт тепло продукту.
Вопросы
Этот блок рассчитан на 380 В, а у меня сеть 220 В. Вы сделаете на 220 В?
Да, сделаем. Пришлите фото старой детали и укажите напряжение, мощность и длину.
Фланец у меня не круглый, а овальный. Вы можете изготовить блок с моим креплением?
Да, сделаем под ваш фланец. Пришлите чертёж или фото фланца с размерами.
Мне нужно, чтобы трубки были из другого металла, среда агрессивная. Это возможно?
Да, меняем материал по заказу. Уточните среду и рабочую температуру.
Длина L 350 мм не подходит, нужно 400 мм. Вы сделаете?
Да, сделаем нужную длину. Приложите фото старой детали и точный размер.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
