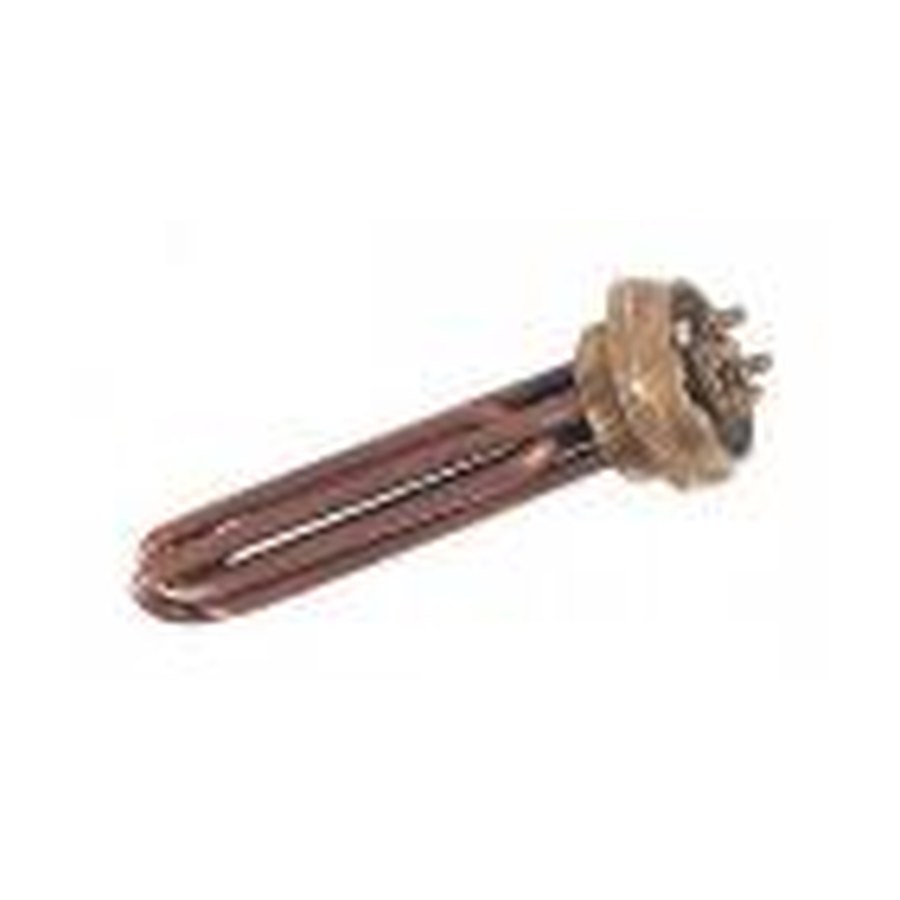

Блок тэн ПЕТЛЕВОЙ (для парового утюга, парогенератора) 5000W / 220V / резьба 1,5" МЕДНЫЙ, фото из каталога

Блок ТЭН · 5 кВт

Блок тэн ПЕТЛЕВОЙ (для парового утюга, парогенератора) 5000W / 220V / резьба 1,5" МЕДНЫЙ

123фланец / резьба · вид сверху
5 кВт мощность
220 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сверьте количество и форму ТЭНов в блоке. Это петлевой блок, то есть трубки изогнуты одной или несколькими петлями. Убедитесь, что конфигурация изгибов совпадает с вашим образцом.
  • Проверьте крепление: резьба 1,5 дюйма. Уточните, что на корпусе старого блока именно такая резьба (наружная или внутренняя, шаг не указан, но совпадение посадочного размера обязательно).
  • Сравните длину погружной части (от резьбы до конца петель). Измерьте свою деталь, чтобы геометрия совпала.
  • Мощность 5 кВт при напряжении 220 В. Убедитесь, что старая деталь имела те же параметры или вы готовы к изменению нагрева.
  • Материал корпуса ТЭНов: медь. Визуально или по маркировке старого блока определите, что он тоже медный.

Что прислать для изготовления по вашему образцу

  • Фотографии старого блока с нескольких ракурсов: общий вид, место резьбы, расположение выводов.
  • Фото заводской маркировки на корпусе или упаковке (если сохранилась). Укажите все буквенно-цифровые коды, которые на ней есть.
  • Размеры: замерьте длину от резьбы до крайней точки петель и общую ширину блока.
  • Уточните тип оборудования: для парового утюга или парогенератора. Это влияет на форму и расположение крепления.
  • Если есть чертеж или эскиз, приложите его. Мы делаем по образцу, фото, чертежу.

Если нужен блок с другими параметрами

По заказу меняем мощность, напряжение, длину погружной части, конфигурацию петель или материал корпуса (например, на нержавеющую сталь). Для этого пришлите фото вашей детали, укажите, что именно нужно изменить, и желаемые параметры. Мы делаем по образцу, фото, чертежу.

Где применяют такие нагреватели

Такие нагреватели ставят в дезинфекционные камеры паровоздушные и пароформалиновые, где блок ТЭН работает в составе калорифера в воздуховоде камеры. Также они используются в твердотопливных котлах в качестве врезного резьбового блока для догрева или как ТЭН-вставка в штатную бобышку котла. Кроме того, нагреватели применяются в промышленных электрокотлах отопления, где блок трубчатых электронагревателей устанавливается в герметичной оболочке внутри корпуса котла.

Вопросы

Можно ли сделать этот блок на напряжение 380 В?

Да, сделаем. Пришлите фото вашей детали и укажите нужное напряжение.

Подойдет ли этот блок, если у меня резьба не 1,5 дюйма, а 2 дюйма?

Да, сделаем с другим креплением. Приложите к заказу эскиз или фото вашей резьбы.

Мне нужна другая длина петель, чем у стандартного блока. Это возможно?

Да, сделаем по вашим размерам. Укажите в заказе желаемую длину от резьбы до конца петель.

Можно ли изготовить такой блок из нержавейки, а не из меди?

Да, сделаем. В заказе укажите материал, а также пришлите фото вашей детали для согласования геометрии.
