Трубчатый ТЭН · вода · повтор по образцу

ТЭН для котла ЭВАН (10кВт/380В) L=450мм. штуцер G ½ из нержавеющей стали . В комплекте гайки из нержавеющей ст

10 кВт мощность
380 В напряжение
450 мм длина
14,4 Ом сопротивление в работе

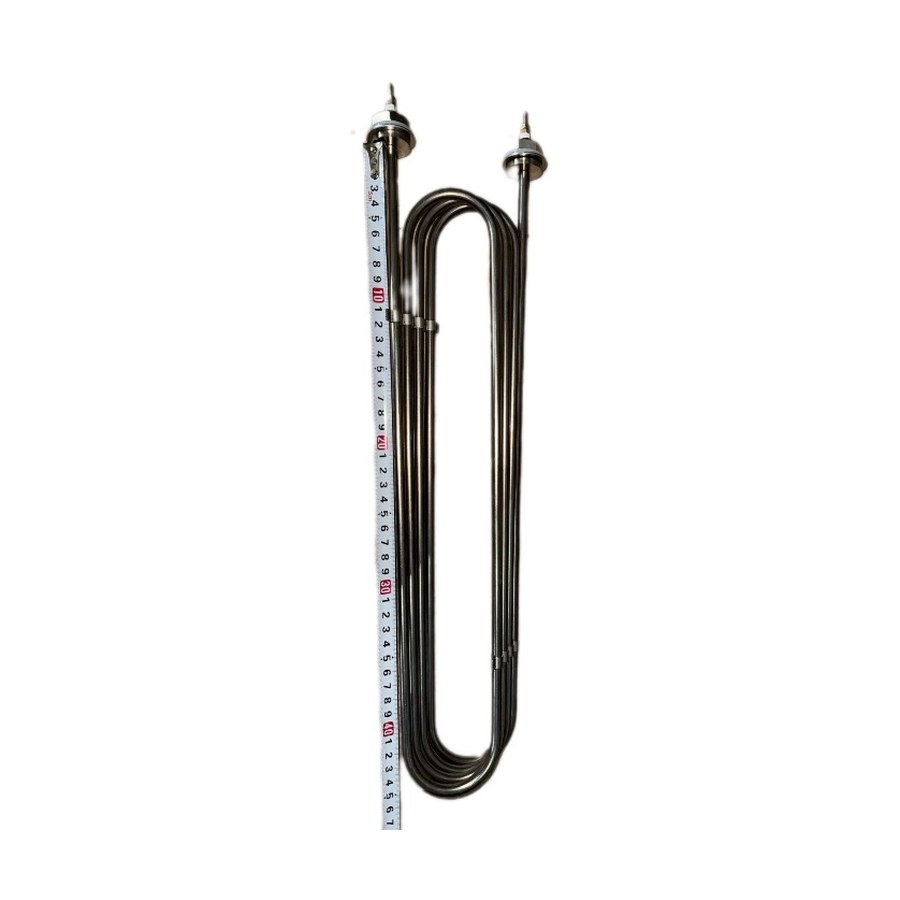

ТЭН для котла ЭВАН (10кВт/380В) L=450мм. штуцер G ½ из нержавеющей стали . В комплекте гайки из нержавеющей ст, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Проверьте общую длину ТЭНа: указана 450 мм.
  • Убедитесь, что штуцер резьбовой, G ½, из нержавеющей стали.
  • Сравните мощность 10 кВт и напряжение 380 В. Расчётный ток 26,32 А, сопротивление 14,4 Ом.
  • Оцените форму: ТЭН прямой, гладкий, без рёбер, с двумя контактными стержнями.
  • В комплекте идут гайки и прокладки из нержавейки.

Что прислать для заказа

  • Фото старого ТЭНа с линейкой или рулеткой вдоль всей длины.
  • Чёткий снимок штуцера и его резьбы, желательно с штангенциркулем на диаметре.
  • Укажите модель котла ЭВАН, для которого нужна деталь.
  • Сообщите мощность и напряжение, если они отличаются от 10 кВт и 380 В.
  • Если есть, приложите эскиз с размерами или заводской номер оборудования.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, тип штуцера, материал корпуса и выводов под среду заказчика. Изменяем конфигурацию крепления и количество контактов.

Где применяют такие нагреватели

Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где используются в качестве врезного резьбового блока. Также их устанавливают в котлы отопления пассажирских вагонов, в водогрейный котёл котельного отделения. Кроме того, нагреватели применяют в битумоплавильных установках и битумоварочных котлах, где они работают как погружной нагреватель в баке.

Вопросы

Можно ли сделать ТЭН на 220 В с такой же мощностью?

Да, сделаем. Пришлите фото штатного места и уточните, нужна ли корректировка длины или штуцера под другое напряжение.

Подойдёт ли этот ТЭН, если у меня другой диаметр штуцера?

Нет, этот штуцер G ½. Но мы изготовим с другим диаметром резьбы по вашему образцу или чертежу.

Можно ли увеличить длину трубки до 500 мм?

Да, сделаем. Для этого пришлите эскиз с точным размером и фото посадочного места в котле.

Есть ли версия из другого металла, например для агрессивной среды?

Да, сделаем из другого материала. Пришлите фото старой детали и опишите среду, в которой работает нагреватель.
