Трубчатый ТЭН · вода · повтор по образцу

ТЭН для котла ЭВАН (10кВт/380В) L=460мм. штуцер G ½ из нержавеющей стали . В комплекте гайки из нержавеющей ст

10 кВт мощность
380 В напряжение
460 мм длина
14,4 Ом сопротивление в работе

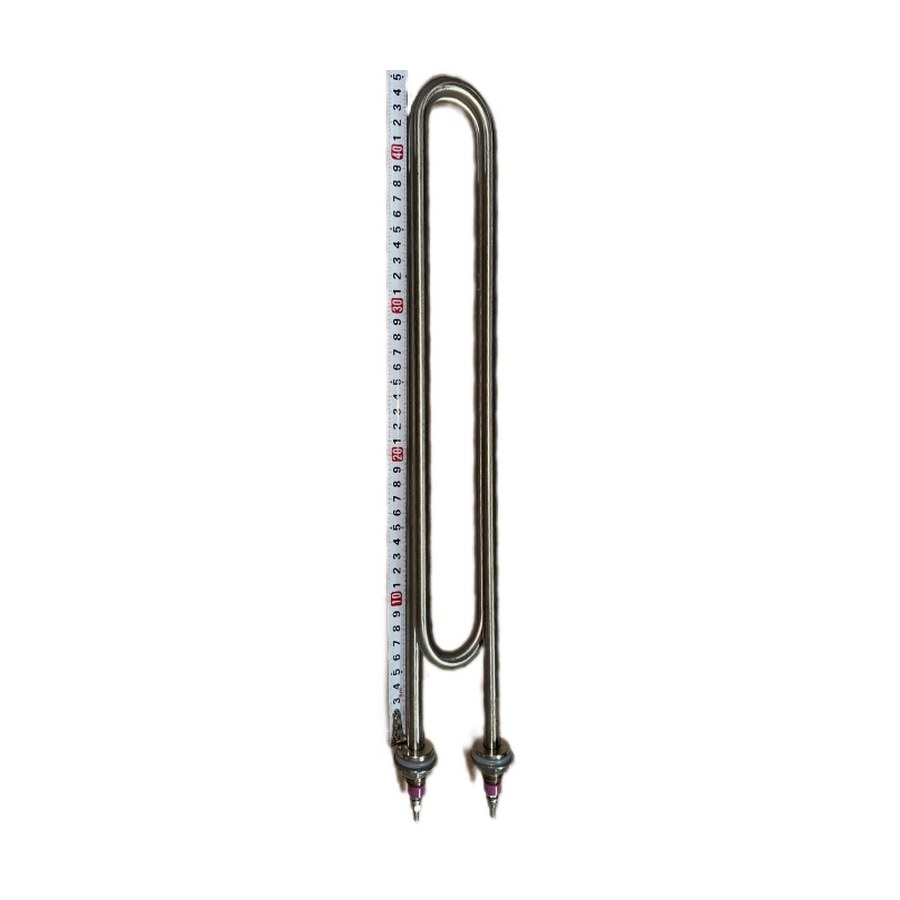

ТЭН для котла ЭВАН (10кВт/380В) L=460мм. штуцер G ½ из нержавеющей стали . В комплекте гайки из нержавеющей ст, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 460 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните со старой деталью

  • Проверьте общую длину 460 мм и форму. ТЭН прямой, без изгибов.
  • Убедитесь, что резьба штуцера G ½, материал штуцера и гаек нержавеющая сталь. Прокладки в комплекте.
  • Сверьте мощность 10 кВт и напряжение 380 В. Расчётный ток 26,32 А, сопротивление 14,4 Ом.
  • Посмотрите на выводы и крепление: штуцер для монтажа, два контакта под клеммы.
  • Подходит для котла ЭВАН. Если ваша деталь отличается по длине или креплению, читайте третий раздел.

Что прислать для заказа этой детали

  • Фото старого ТЭН с двух сторон, чтобы были видны штуцер и контакты.
  • Замер общей длины 460 мм, длину резьбовой части штуцера.
  • Надпись на старой детали или её остатки, если есть.
  • Модель котла ЭВАН, для которого ищете нагреватель.
  • Уточнить, нужны ли гайки и прокладки из нержавеющей стали (в комплекте).
  • Если ТЭН был изменён, приложите фото места установки и выводов.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления или материал штуцера. Уточните параметры, и мы подберём вариант под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где используются в качестве врезного резьбового блока, устанавливаемого в штатную бобышку котла или в обвязку. Также нагреватели применяются в котле отопления пассажирского вагона, в водогрейном котле в котельном отделении. Кроме того, они подходят для битумоплавильной установки и битумоварочного котла, где используются как погружной нагреватель в баке котла.

Вопросы

Можно ли сделать такой же ТЭН, но на 220 В?

Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение.

Подойдёт ли этот нагреватель на котёл другой марки, если резьба G ½?

Проверьте длину 460 мм и мощность. Если совпадает, подойдёт. Для точной совместимости пришлите фото места установки.

Можно ли заменить штуцер на другой размер резьбы?

Да, сделаем по вашему образцу или чертежу. Приложите фото старого крепления.

Выпускаете ли такой ТЭН из другого материала, для агрессивной среды?

Да, сделаем из другого материала по вашему образцу. Пришлите фото старой детали и укажите среду.
