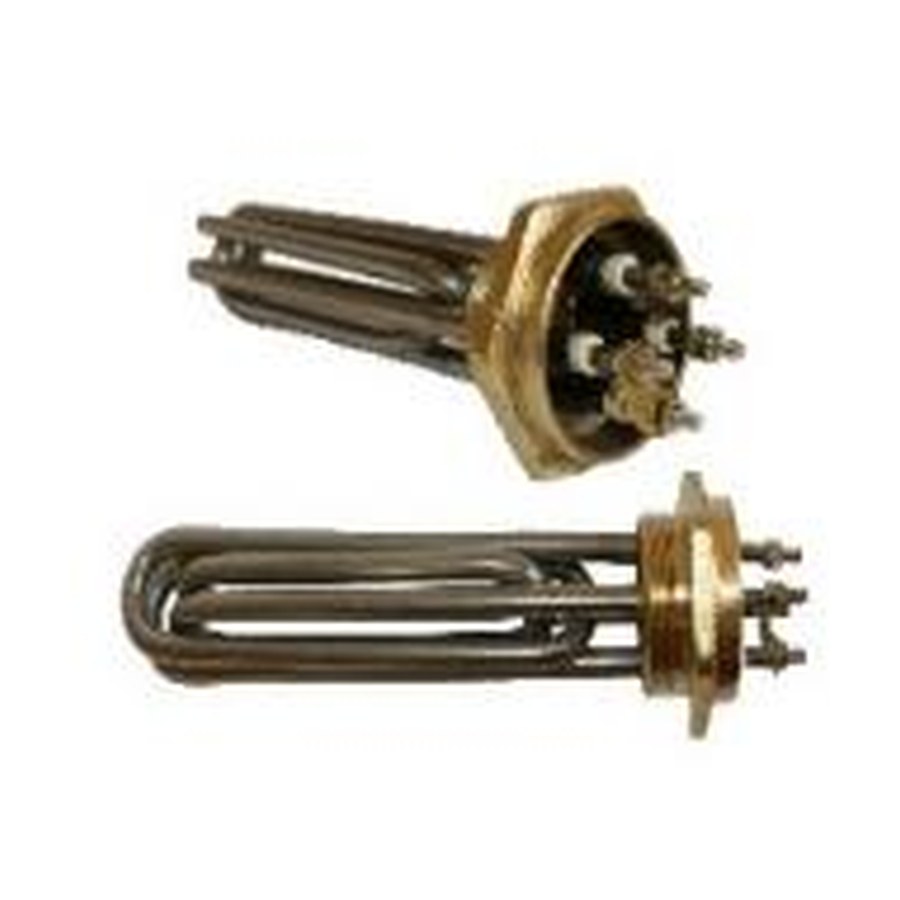

Блок тэн ПЕТЛЕВОЙ (для парового утюга, парогенератора) 5000W / 220V / резьба 1,5" нержавейка, фото из каталога

Блок ТЭН · 5 кВт

Блок тэн ПЕТЛЕВОЙ (для парового утюга, парогенератора) 5000W / 220V / резьба 1,5" нержавейка

123фланец / резьба · вид сверху
5 кВт мощность
220 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своей деталью

  • Форма и конструкция: блок изогнутых ТЭНов в виде петли, без ребер, для установки в паровой утюг или парогенератор.
  • Крепление: резьба 1,5 дюйма (наружная или внутренняя, сверьте по старой детали).
  • Выводы: количество и расположение контактов (обычно два или три под штекер/клемму).
  • Длина трубки и размах петли: замеряйте расстояние между крайними точками и глубину погружаемой части.
  • Мощность и напряжение: 5000 Вт, 220 В (указаны на корпусе старого блока или в документации).

Что прислать для заказа этой детали

  • Фото старого блока ТЭН с двух сторон (вид на резьбу и на выводы).
  • Фото шильдика или маркировки с указанием мощности, напряжения и производителя (если сохранились).
  • Чертеж с размерами: длина трубки, ширина петли, диаметр трубки, шаг резьбы (если есть возможность снять).
  • Уточнить, сколько выводов и их тип (под винт, штекер, клемму).
  • Указать, для какой модели утюга или парогенератора предназначен блок (если известно).

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг резьбы, количество и расположение выводов, а также форму петли под габариты вашего бака. Материал корпуса и изоляцию подбираем под рабочую среду (вода, пар, масло).

Где применяют такие нагреватели

Такие нагреватели ставят в дезинфекционные камеры паровоздушные и пароформалиновые, где блок ТЭН используется в качестве калорифера в воздуховоде камеры. Также они применяются в твердотопливных котлах для догрева - врезной резьбовой блок устанавливается в штатную бобышку котла или в обвязку. Кроме того, нагреватели данного типа используются в промышленных электрокотлах отопления в герметичной оболочке внутри корпуса котла.

Вопросы

Можно ли заказать этот блок на 380 В?

Да, сделаем на любое напряжение. Для этого пришлите фото старого блока и укажите желаемое напряжение.

Подойдет ли этот блок, если у меня резьба 1,5 дюйма, но другой шаг?

Да, мы изменим шаг резьбы под ваш крепеж. Для заказа приложите чертеж резьбового отверстия или фото старой детали с линейкой.

Можно ли увеличить длину погружаемой части на 2 см?

Да, изменим длину трубки по вашему образцу. Пришлите эскиз с нужными размерами.

Сделаете такой же блок, но из другого металла для агрессивной среды?

Да, подберем материал корпуса под вашу среду. Для этого укажите тип жидкости и приложите фото старого блока.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
